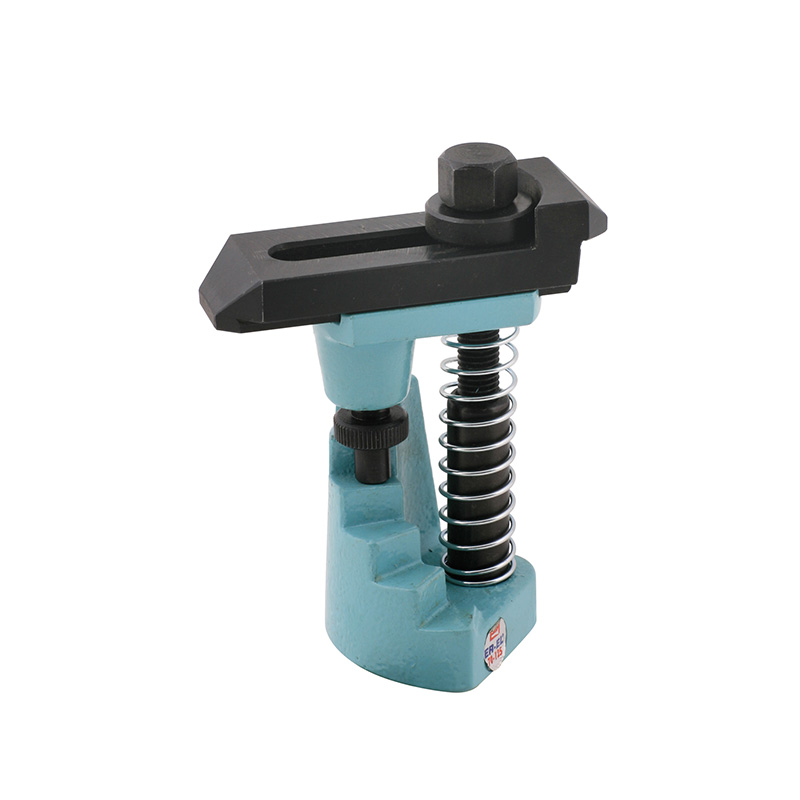

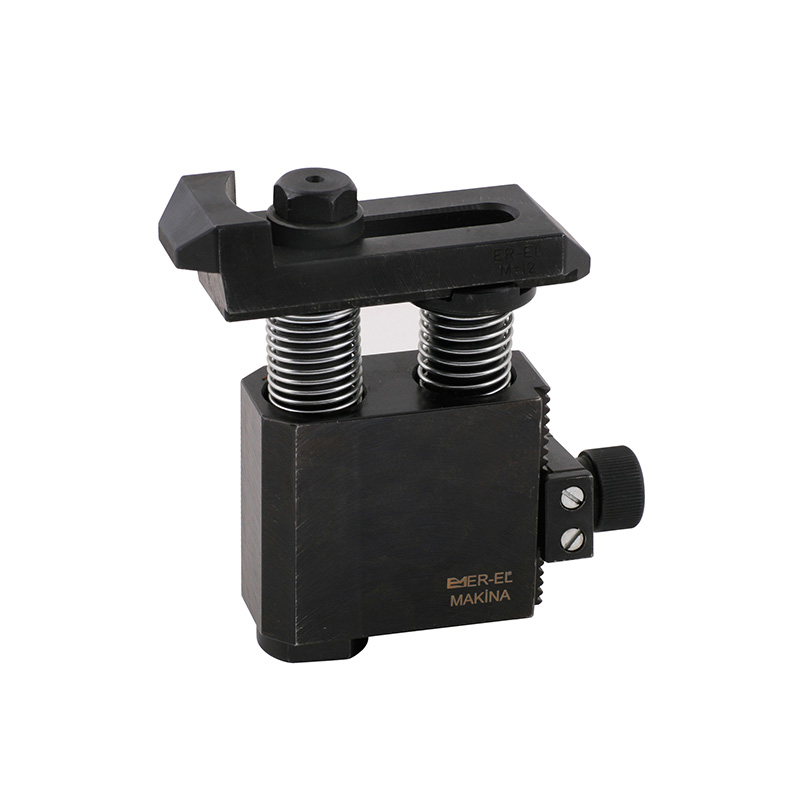

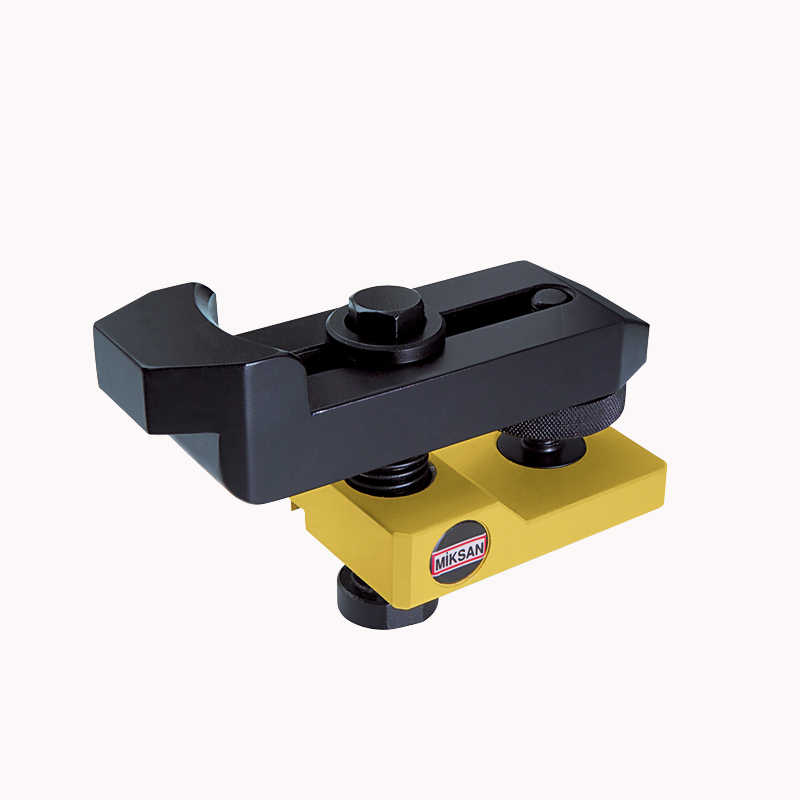

Bağlama Pabuçları

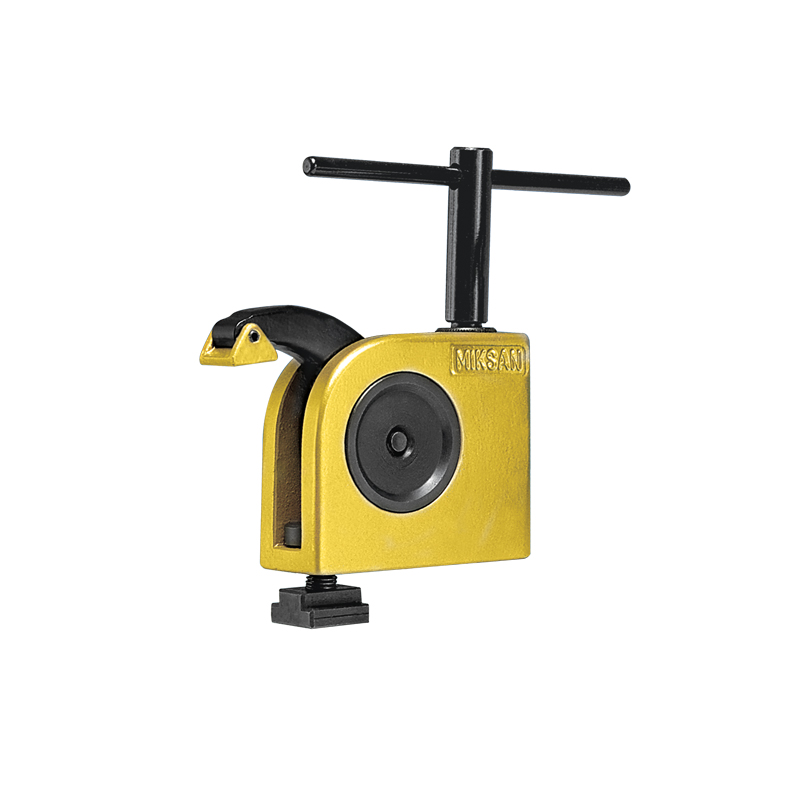

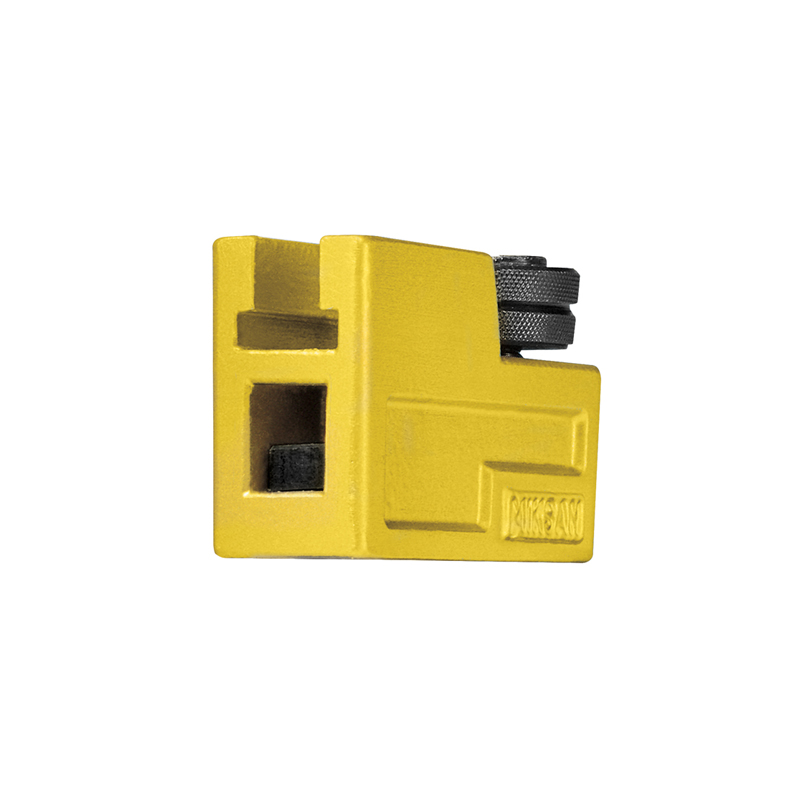

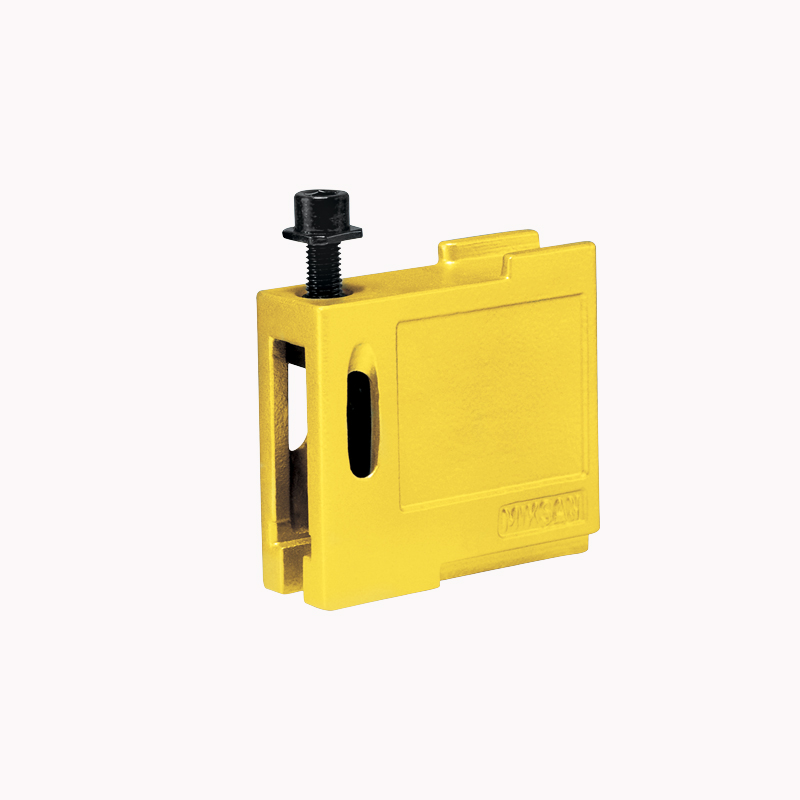

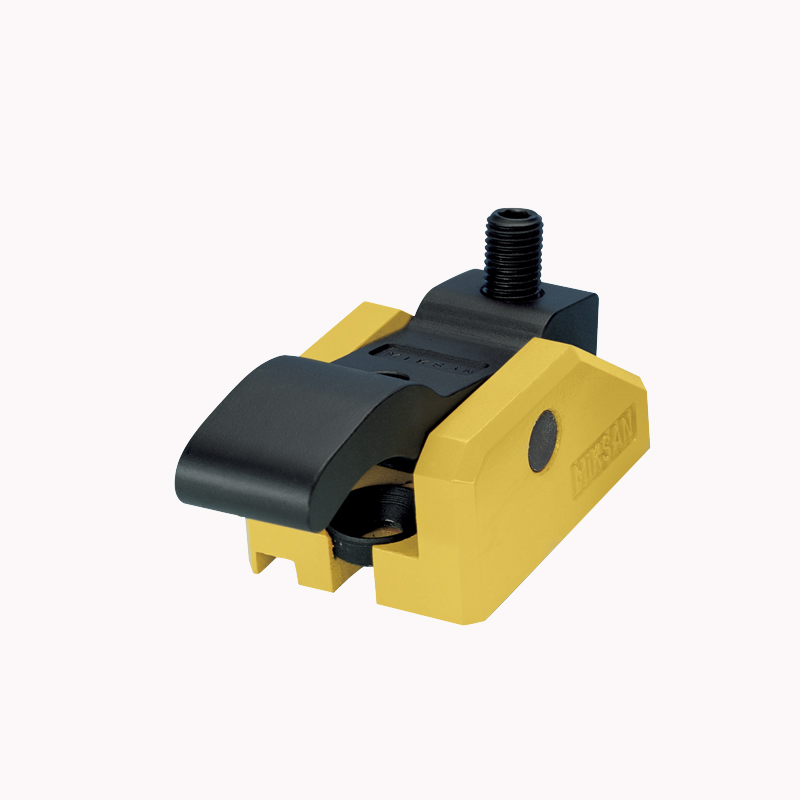

Nr.1120-1130 T Kızaklı Kombine Bağlama Pabucu
• Nr. 1120 (a) 14-18 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır. Parça yükseklik sıkma aralıgı 0-50 mm ileri-geri hareket mesafesi 54mm’dir. Sıkma Kuvveti 1600 kgf.
• Nr.1130 (a) 14-22 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır. Parça yükseklik sıkma aralıgı 0-60 mm ileri-geri hareket mesafesi 68mm’dir.
• Sıkma Kuvveti 2000 kgf.

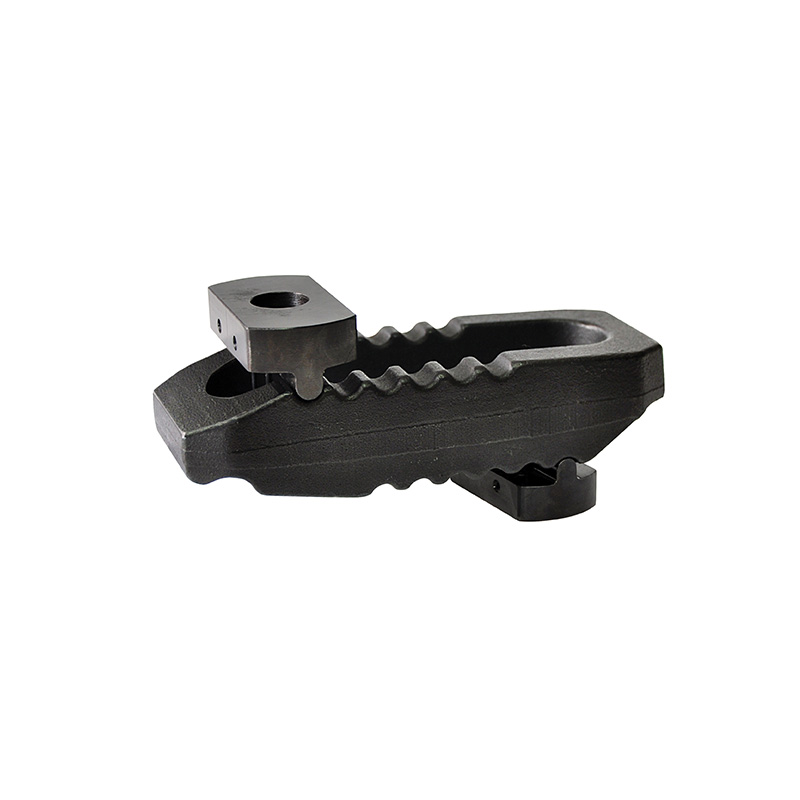

Nr.1150-1160 Kızaklı Kombine Bağlama Pabucu
• Nr. 1150 (a) 18-28 T-Kanalda M16 imbus civata DIN 508 T-Pabuçla kullanılır. Parça yükseklik sıkma aralığı 0-65mm ileri-geri hareket mesafesi 78mm’dir. Sıkma Kuvveti 2500 kgf.
• Nr. 1160 (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır. Parça yükseklik sıkma aralığı 20-80mm ileri-geri hareket mesafesi 73mm’dir.
• Sıkma Kuvveti 5500 kgf.

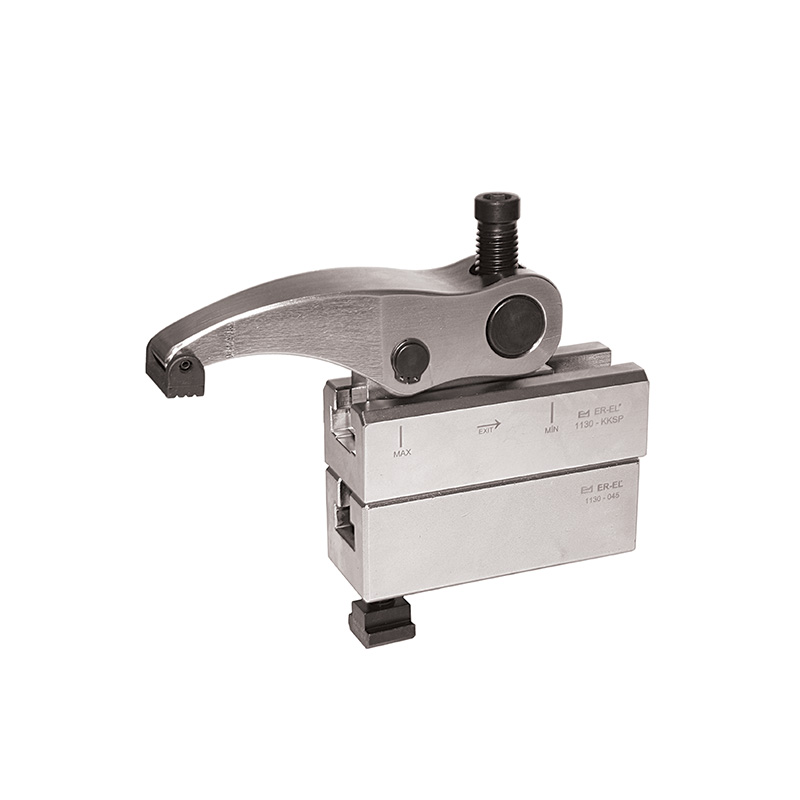

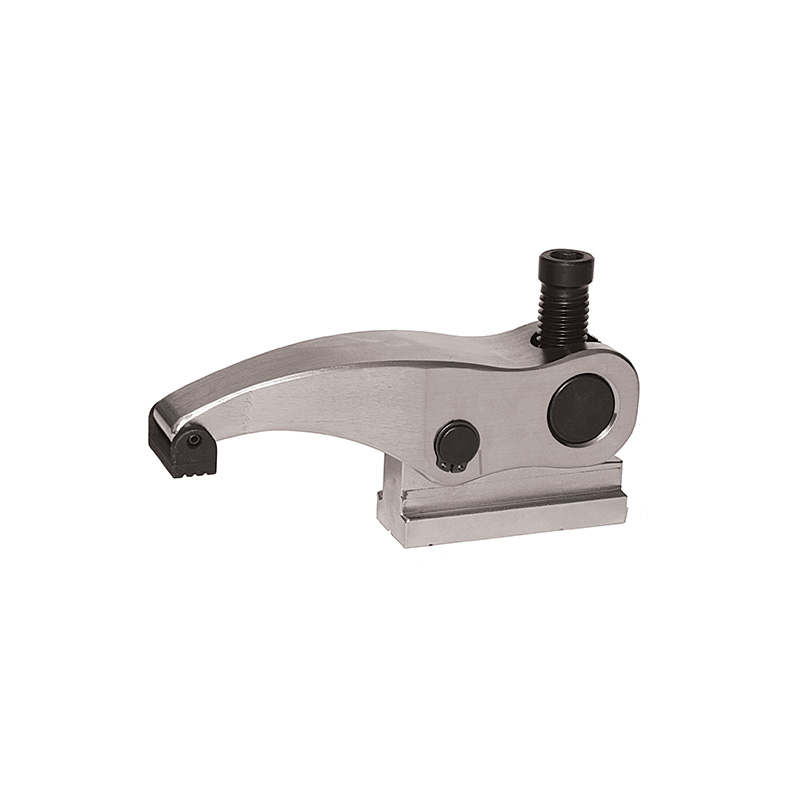

Nr.1120-1130 Kızaklı Kombine Bağlama Pabucu
Ürün Nr. 1120: Alt Destekli
• M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 36-86mm
• Sıkma kuvveti 1600kgf Ürün Nr. 1130: Alt Destekli
• M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 45-105mm
• Sıkma kuvveti 2000kgf
Nr.1150-1160 Kızaklı Kombine Bağlama Pabucu
Ürün Nr. 1150: Alt Destekli
• M16 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 48-113mm
• S›kma kuvveti 2500kgf Ürün Nr. 1160: Alt Destekli
• M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 79-139mm
• Sıkma kuvveti 5500kgf

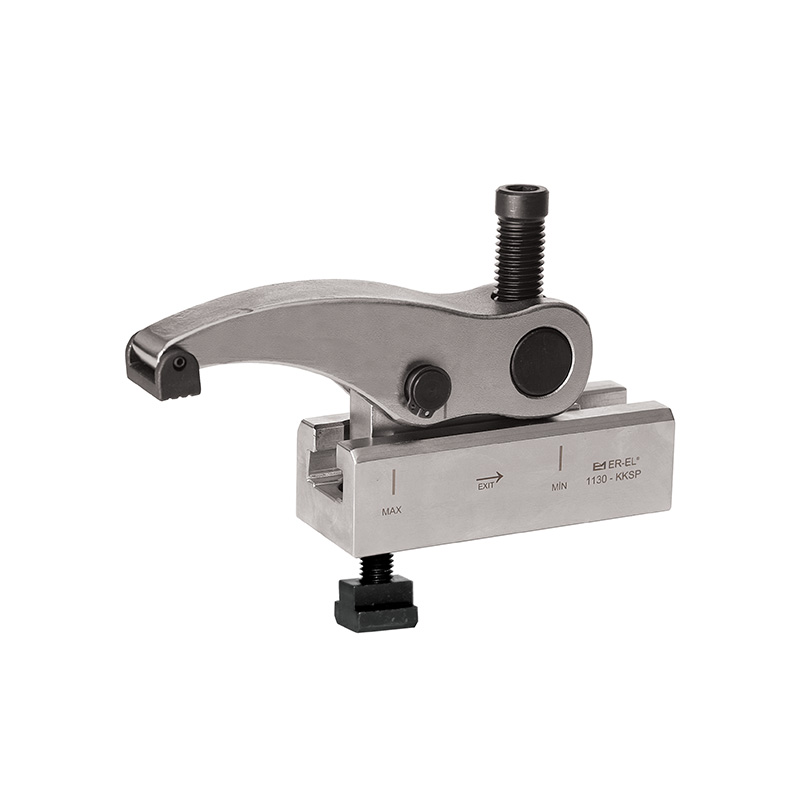

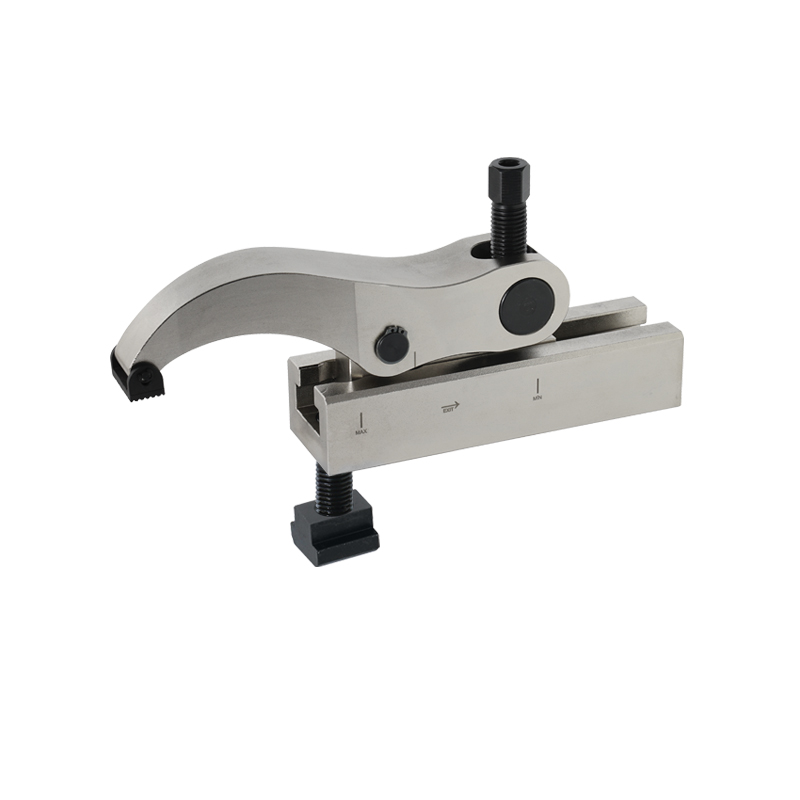

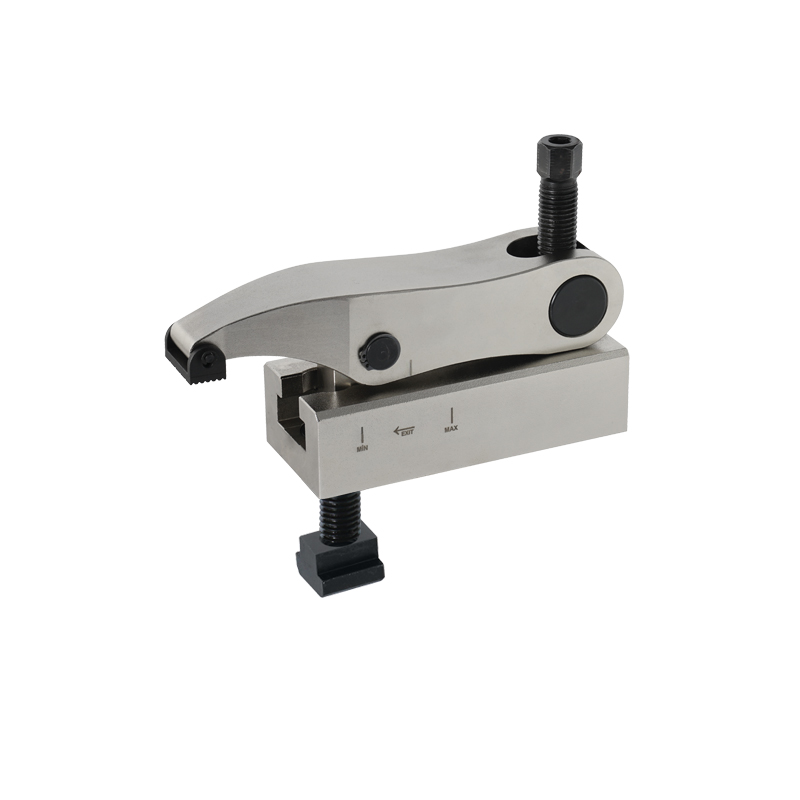

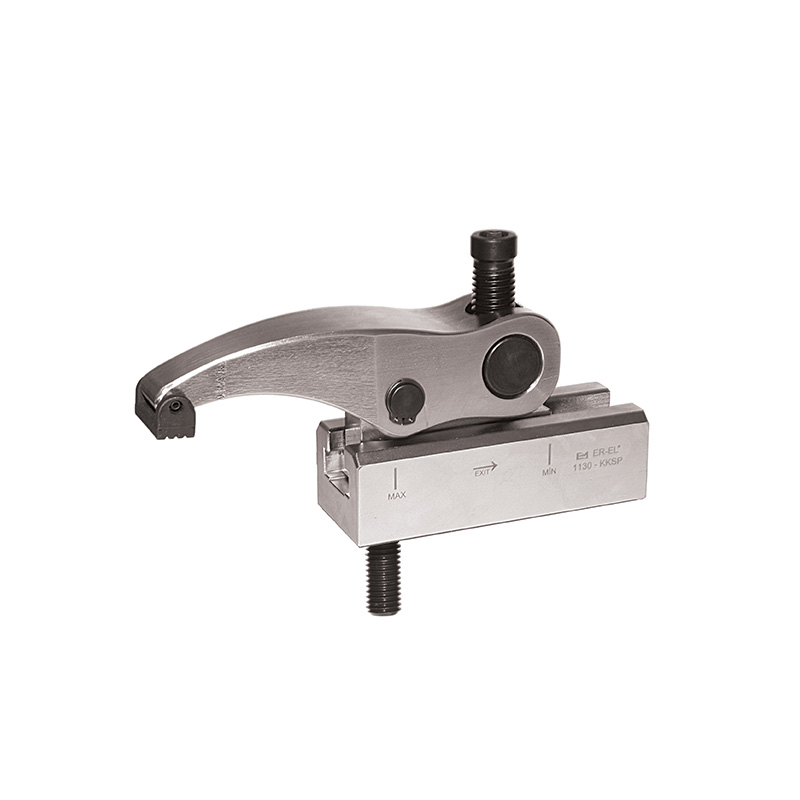

Nr.1120-1130 T Kızaklı Kombine Bağlama Pabucu
Ürün Nr. 1120-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 14-18 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-50 mm.
• İleri-geri hareket mesafesi 54mm’dir.
• Sıkma Kuvveti 1600 kgf.
Ürün Nr. 1130-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 14-22 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-60 mm.
• İleri-geri hareket mesafesi 68mm’dir.
• Sıkma Kuvveti 2000 kgf.
Nr.1150-1160 Kızaklı Kombine Bağlama Pabucu
Ürün Nr. 1150 Kızaklı Kombine Bağlama Pabucu
• M16-M18-M20 diş deliklerde (1150-516)-(1150-518)-(1160-520) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 0-65mm
• Sıkma kuvveti 2500 kgf
Ürün Nr. 1160 Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622) (1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm
• Sıkma kuvveti 5500 kgf
• Not: 1160-230M kodlu ürünün alt T-Kızaklı gövdesindeki civata yeri standart değildir. Civata yeri bu ürüne özel işlenmektedir.

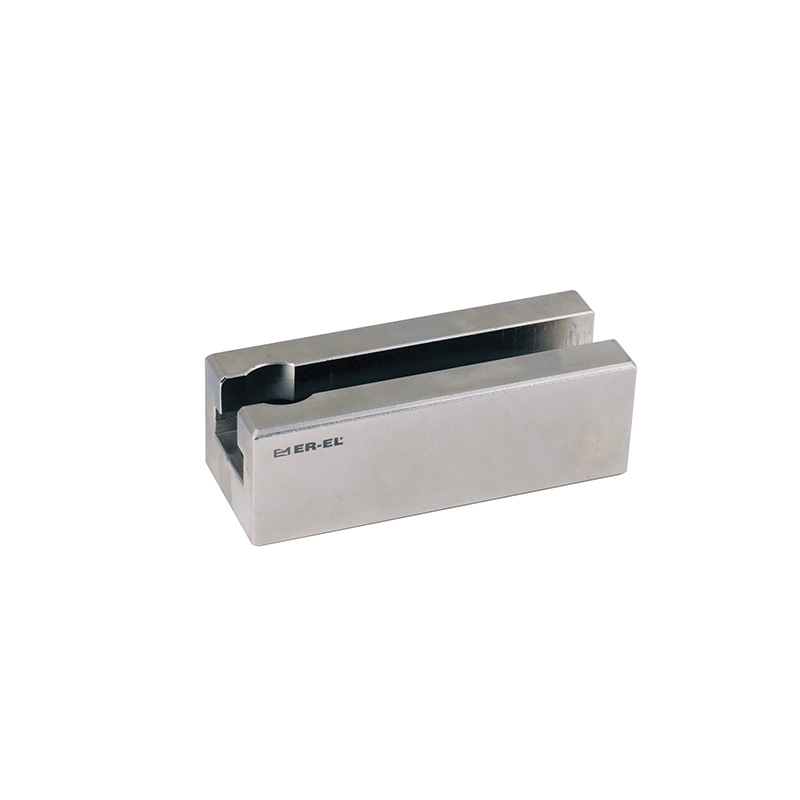

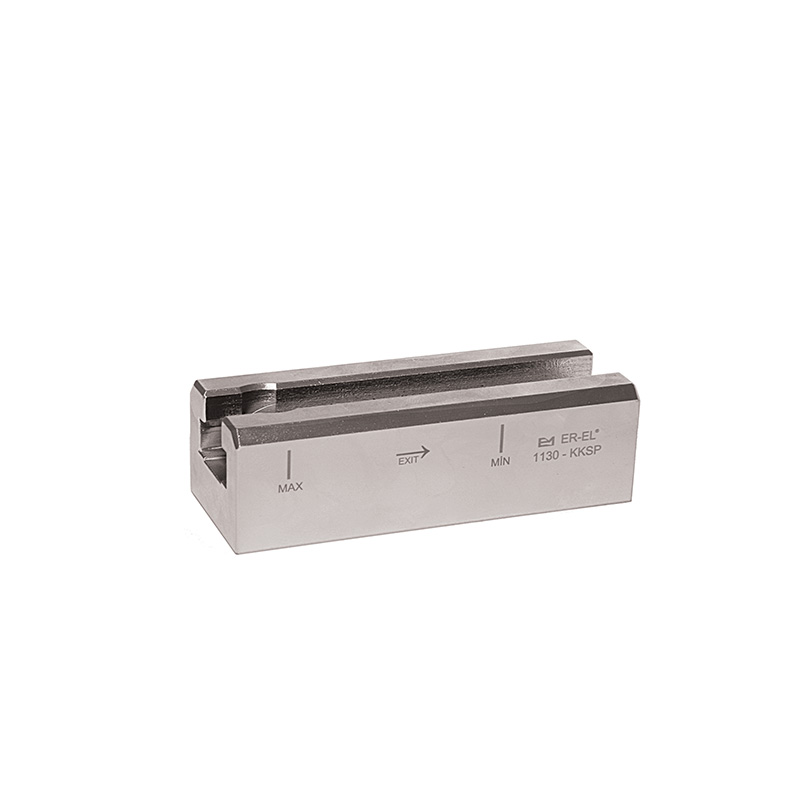

Nr.1120-1130-1150-1160 Kızaklı Kombine Bağlama Pabucu Yedek Parçaları - Üst Kızak Grubu
• Üst Kızak Grubu: Dövme Çelik
• Sertleştirilmiş

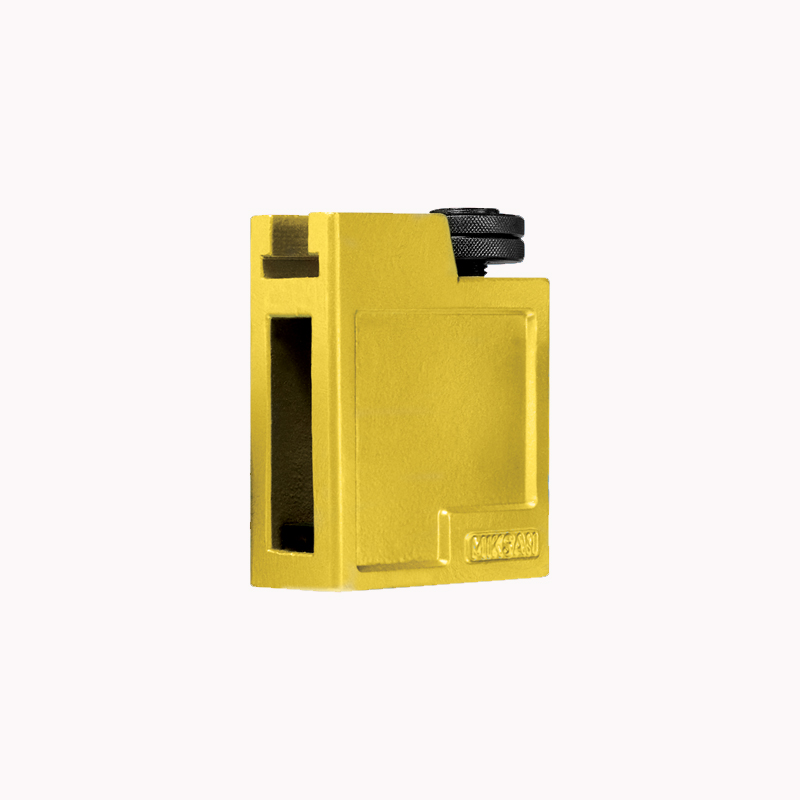

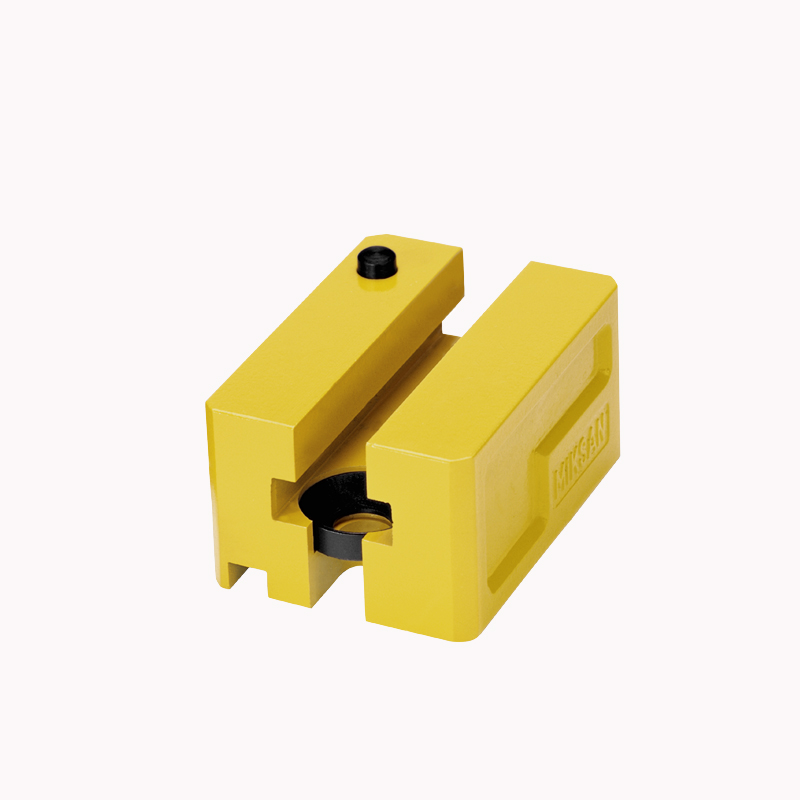

Nr.1120-1130-1150-1160 Kızaklı Kombine Bağlama Pabucu Yedek Parçaları - T-Kızaklı Gövde
• Sertleştirilmiş
Nr.1120-1130-1150-116 0Kızaklı Kombine Bağlama Pabucu Yedek Parçaları - Alt Destek
• Sertleştirilmiş
Nr.1120-1130-1150-1160 Pabuç Kaldırma Civata ve Somunu
• Kalite 10.9
• Siyah Kaplama

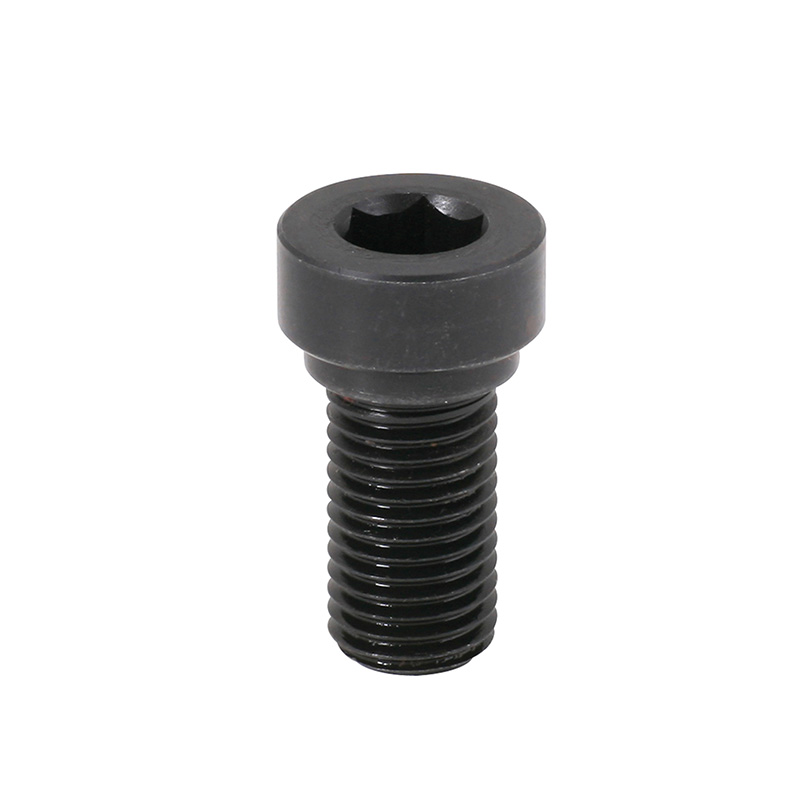

Nr.1120-1130-1150-1160 Sabitleme İmbus Civatası
• M12-M16-M18-M20 diş delikler için
• Kalite 10.9
• Siyah kaplama

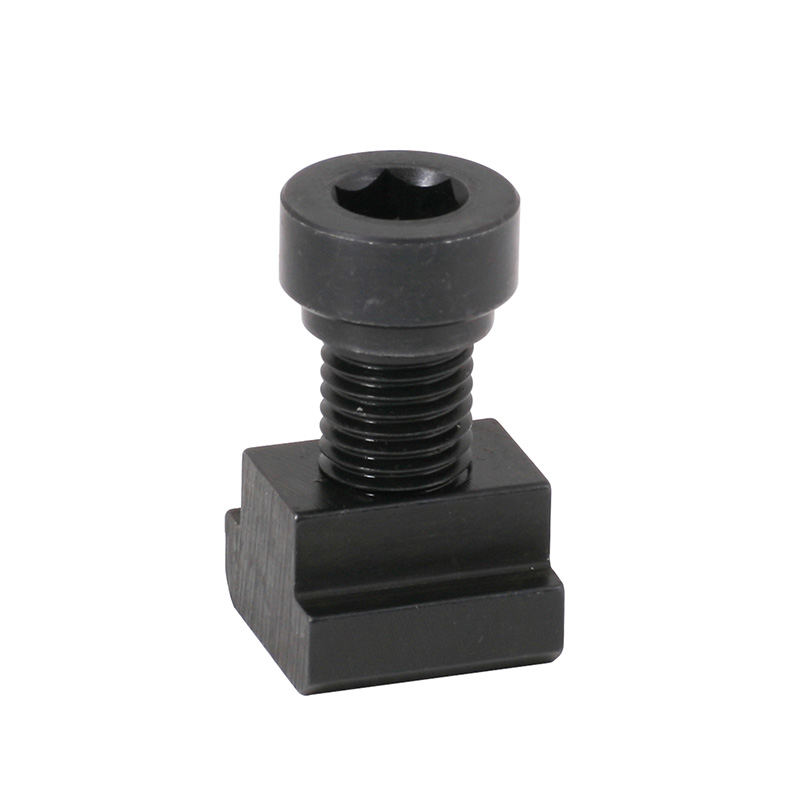

Nr.1120-1130-1150-1160 Sabitleme İmbus Civata ve T-Pabuç
Nr.1120-1130-1150-1160 Sabitleme İmbus Civata ve T-Pabuç
Ürün Kodu: Nr.1120-1130-1150-1160
• (a) 14-28 T-Kanal sabitleme imbus civata ve T-Pabuç DIN 508
• Kalite 10.9
• Siyah Kaplama
• Yıldızlı olan kodlar alt destek civatalarıdır.

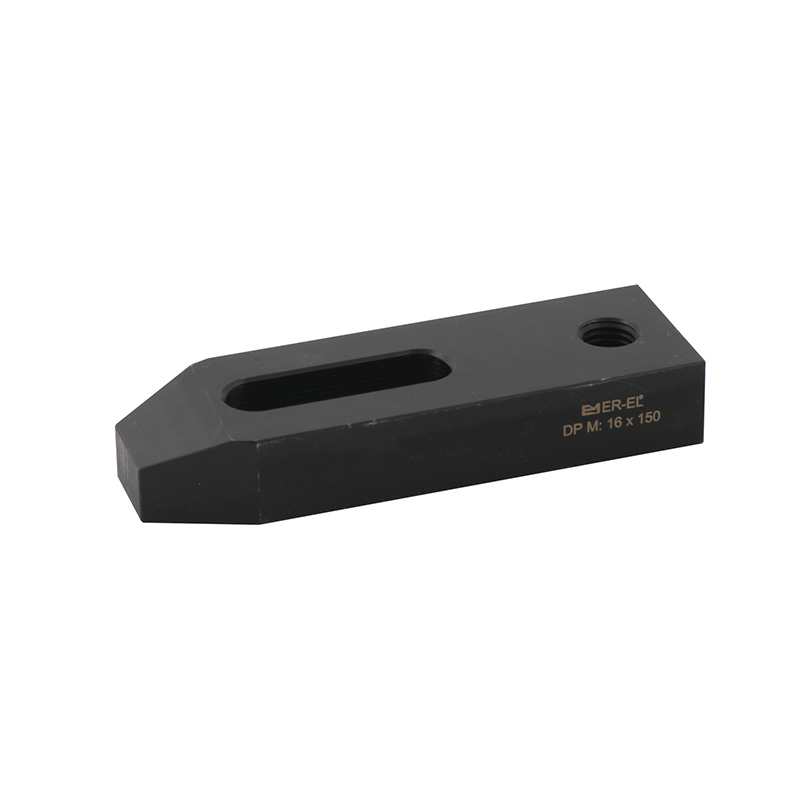

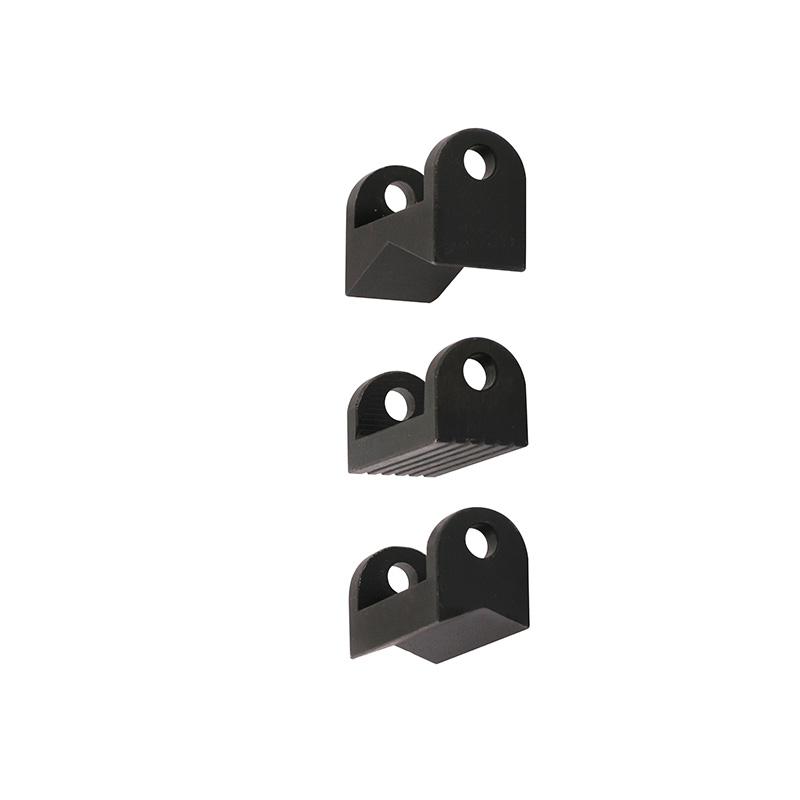

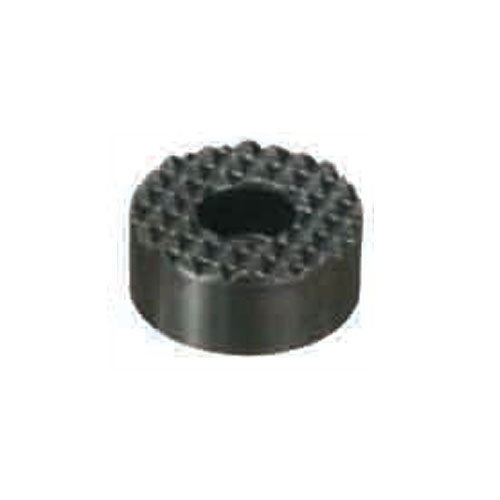

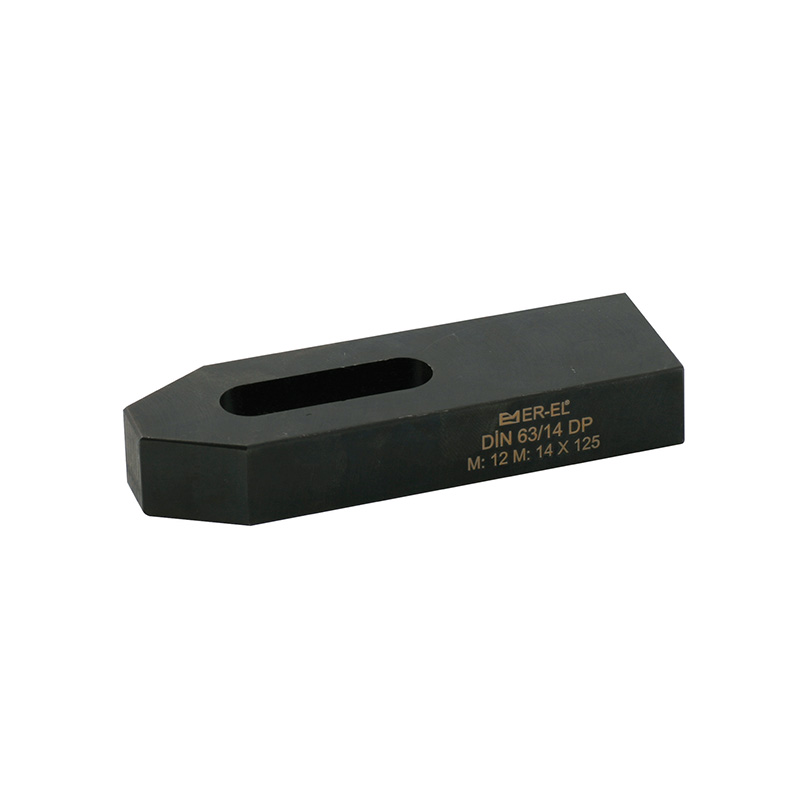

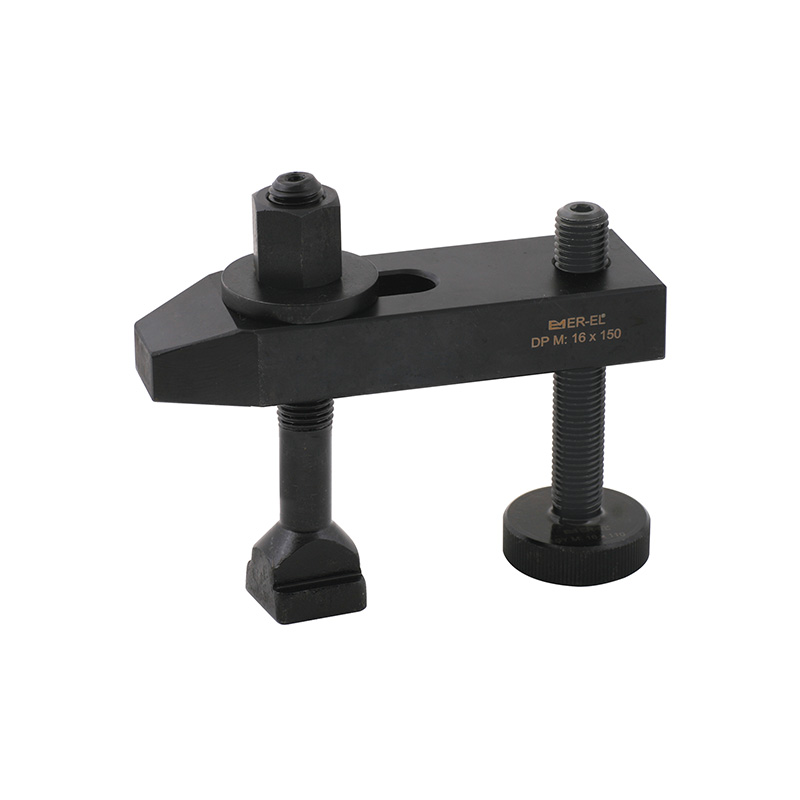

Nr.1120-1130-1150-1160 DP Ön Baskı Pabucu
Ürün Nr. 1120-1130-1150-1160 Ön Baskı Pabucu
• Ürün DP : Düz parça sıkma
• Ürün BSP: Boyuna silindir sıkma
• Ürün ESP: Enine silindir sıkma
• Siyah Kaplama

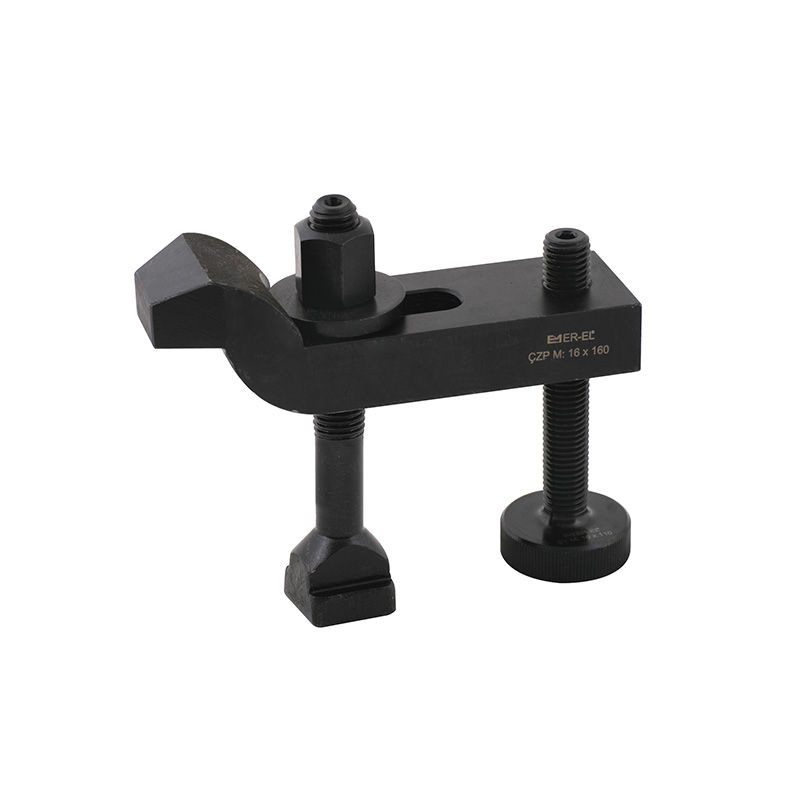

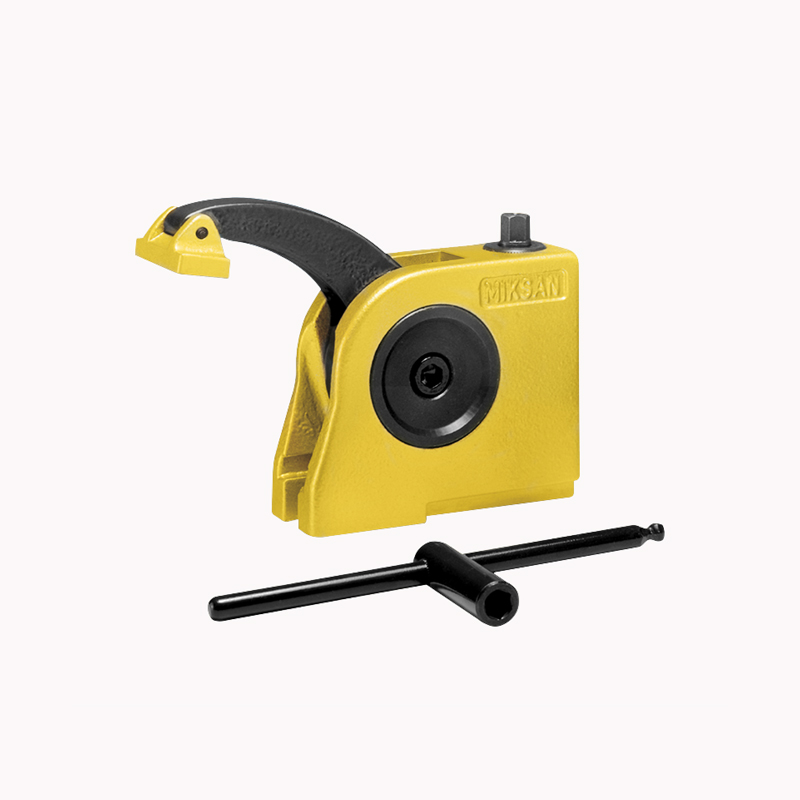

Nr.1170 Ayarlanabilir Destek Civatalı Kombine Bağlama Pabucu
• Ürün DIN 650 T-Kanala uyumludur.

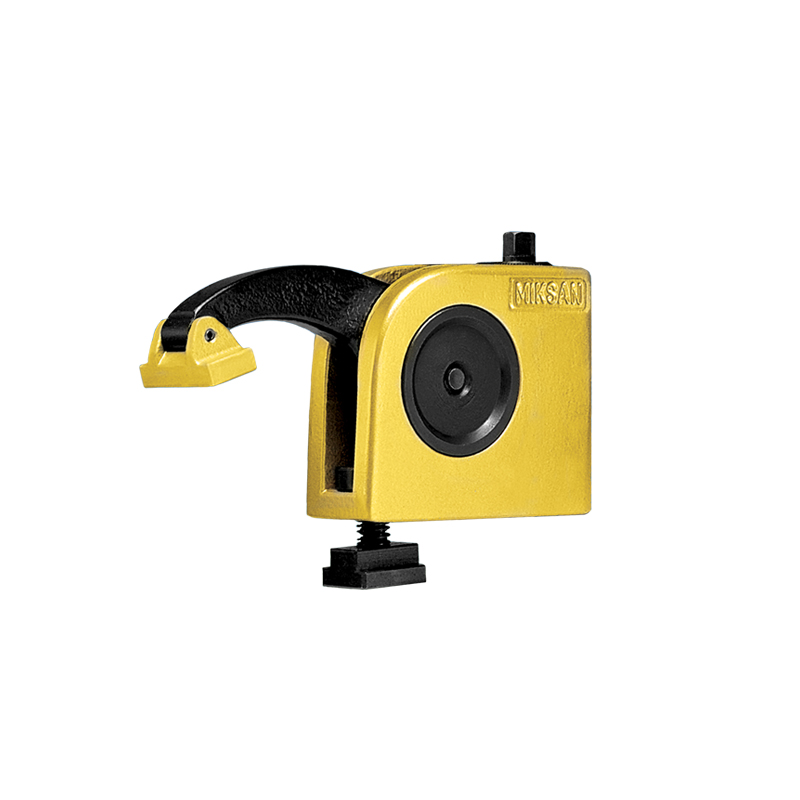

Nr.1190 Ayarlanabilir Destek Civatalı Kombine Bağlama Pabucu Z-Pabuç
• Kısıtlı yükseklik mesafelerinden kazanma amaçlı kullanılır.
• Ürün DIN 650 T-Kanala uyumludur.
Nr.1195 Çift Taraflı Bağlama Pabucu
• Malzeme: Dövme Çelik
• Sertleştirilmiş
• Siyah Kaplama

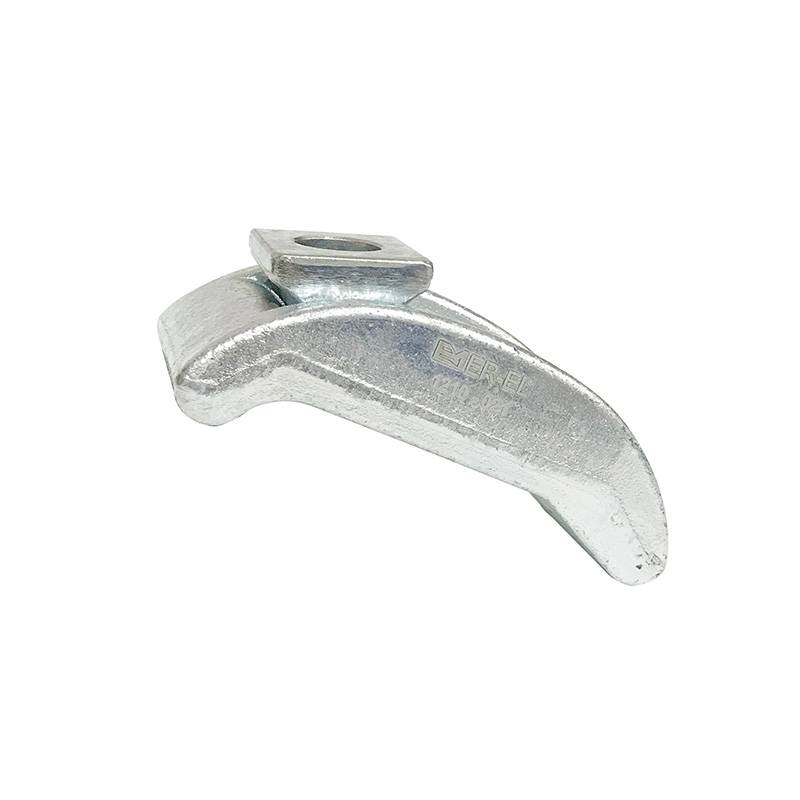

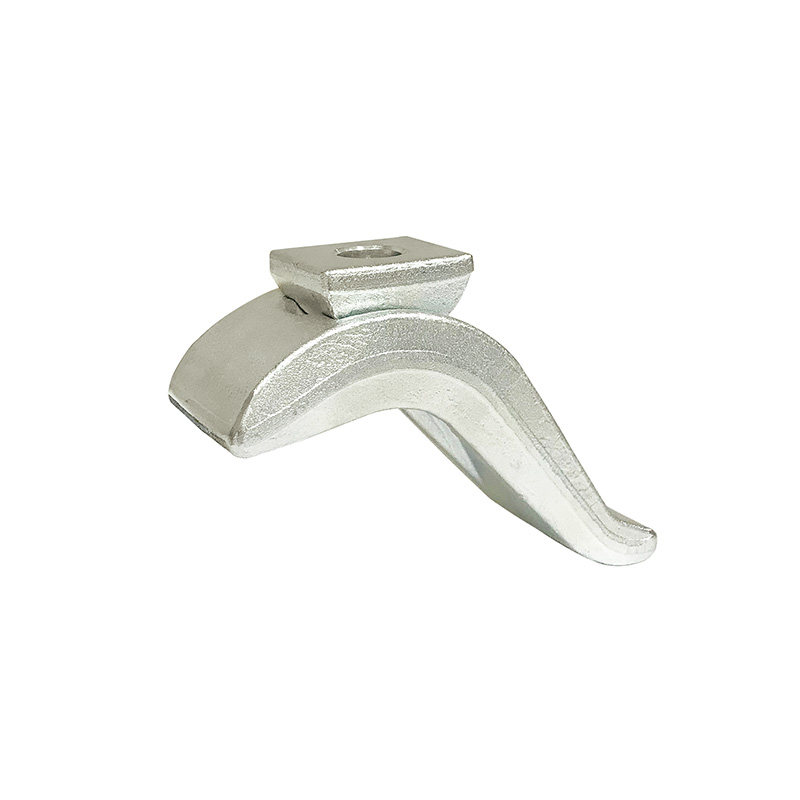

Nr.1205 Kademeli Bağlama Pabucu
• Destek kullanmadan 15-85mm arası kullanım imkanı sağlar
• Malzeme: Dövme Çelik
• Sertleştirilmiş
• Çinko Kaplama
Nr.1210 Kademeli Bağlama Pabucu
• Destek kullanmadan 0-75mm arası kullanım imkanı sağlar
• Malzeme: Dövme Çelik
• Sertleştirilmiş
• Çinko Kaplama
Nr.1230 Basamaklı Kombine Pabuç
• Pabucun çift taraflı kullanım özelliği; basamaklı yükselticisi ile kısıtlı alanlarda kullanım avantajı sağlar.
• DIN 650 T-Kanala uyumludur.
• Pabuç malzeme: Sertleştirilmiş
• Civata 10.9 kalite
• Gövde statik boyalı diğer parçalar siyah kaplama
Nr.1250 Kombine Bağlama Pabucu
• Pabucun çift taraflı kullanım özelliği; kendi içinde bulunan kademeli yükseltici desteği ile kısıtlı alanlarda kullanım kolaylığı sağlar.
• DIN 650 T-Kanala uyumludur.
• Pabuç Malzeme: Sertleştirilmiş
• Civata 10.9 kalite
• Siyah kaplama

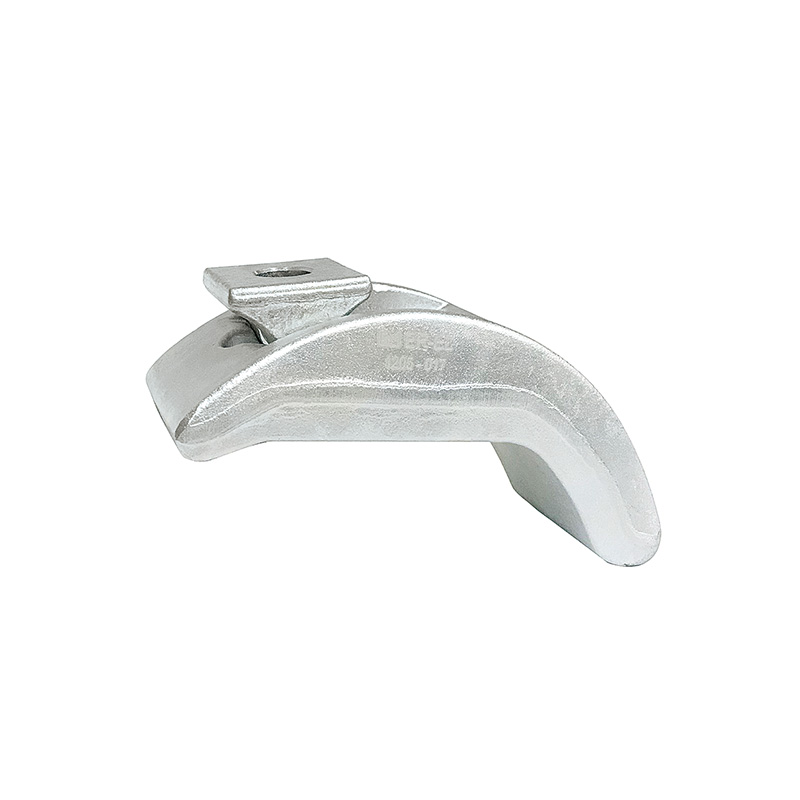

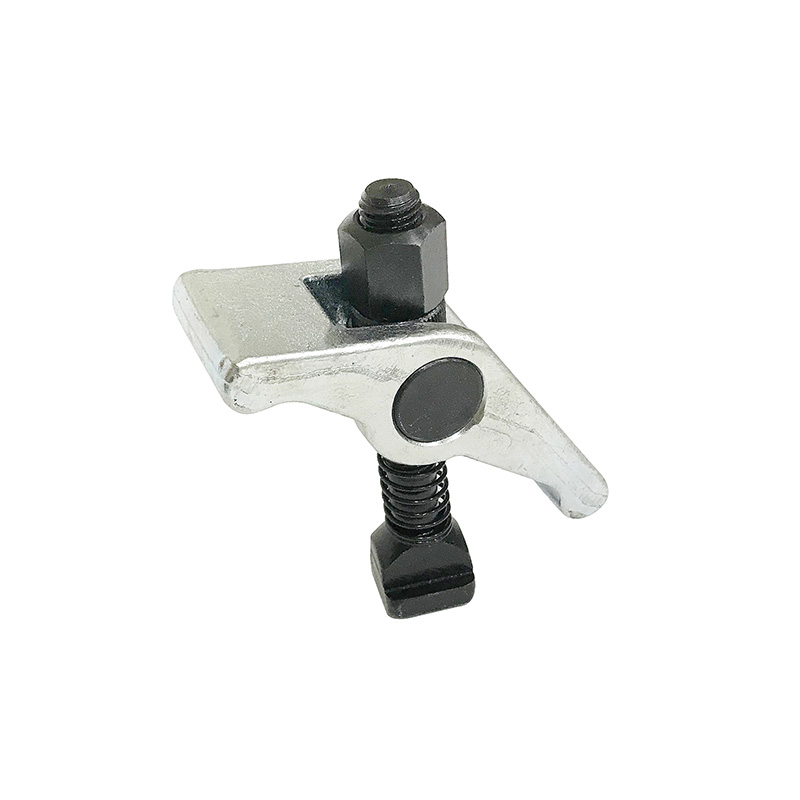

Nr.1270 Desteksiz Askı Pabuç
• Destek kullanmadan 0-55 mm arası kullanım imkanı sağlar.
• Malzeme: Dövme çelik
• Pabuç Malzeme: Sertleştirilmiş
• Civata 12.9 kalite
• Çinko Kaplama

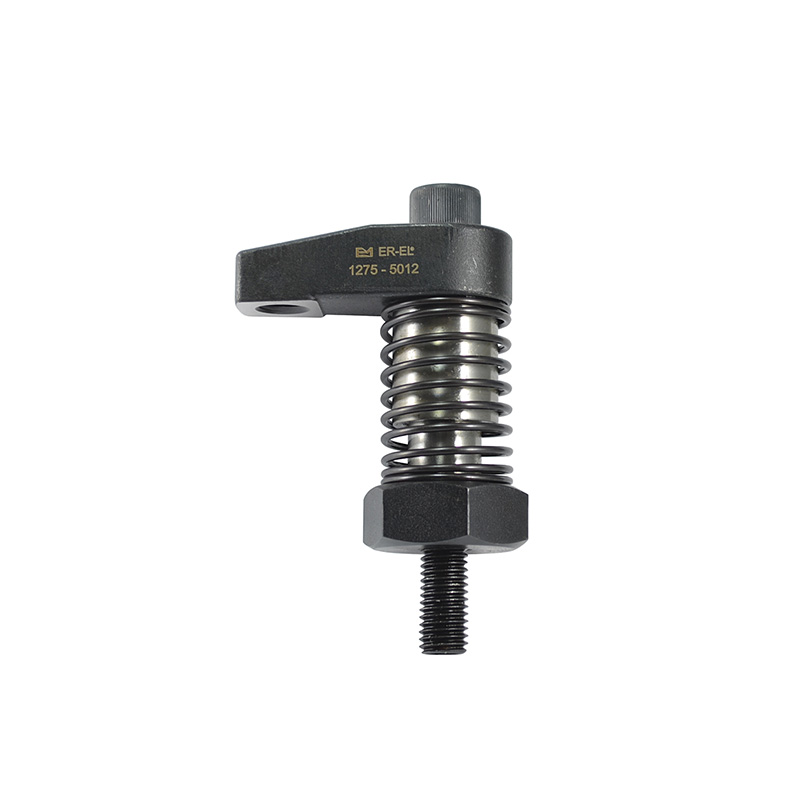

Nr.1275 Kombine Burçlu Pabuç
• Kısıtlı alanlarda çalışma özelliği
• Sertleştirilmiş
• Siyah kaplama

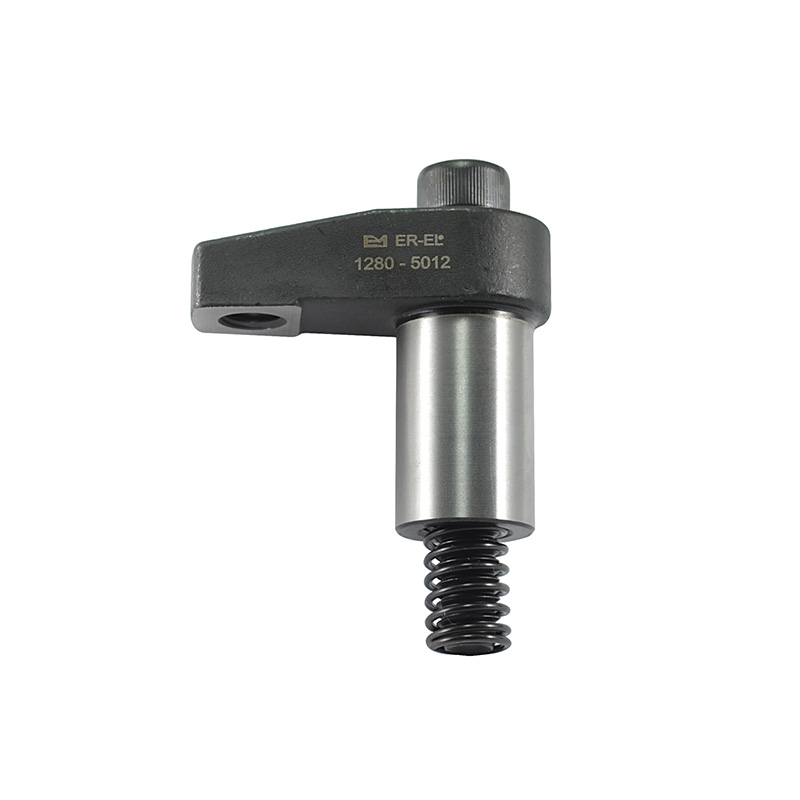

Nr.1280 Kombine Burçlu Pabuç
• Kısıtlı alanlarda çalışma özelliği
• Plaka üstüne uygulama seçeneği
• Sertleştirilmiş
• Siyah kaplama

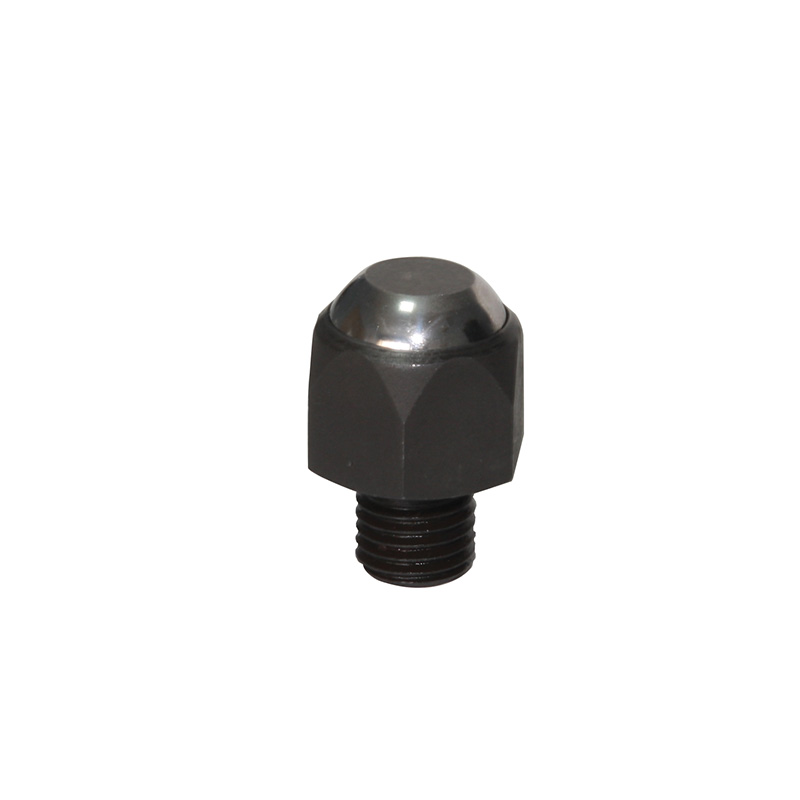

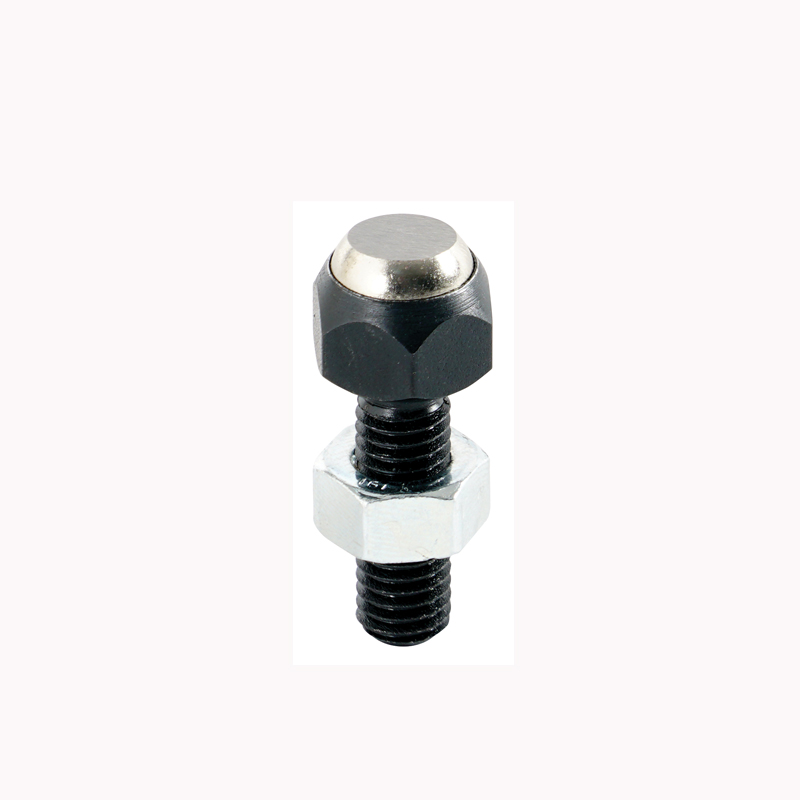

Nr.1282 Oynar Başlı Baskı Pabucu
• Dereceli temiz yüzeyler için Nr.1275 ve 1280 ürünlerle uyumludur
• Sertleştirilmiş
• Siyah kaplama

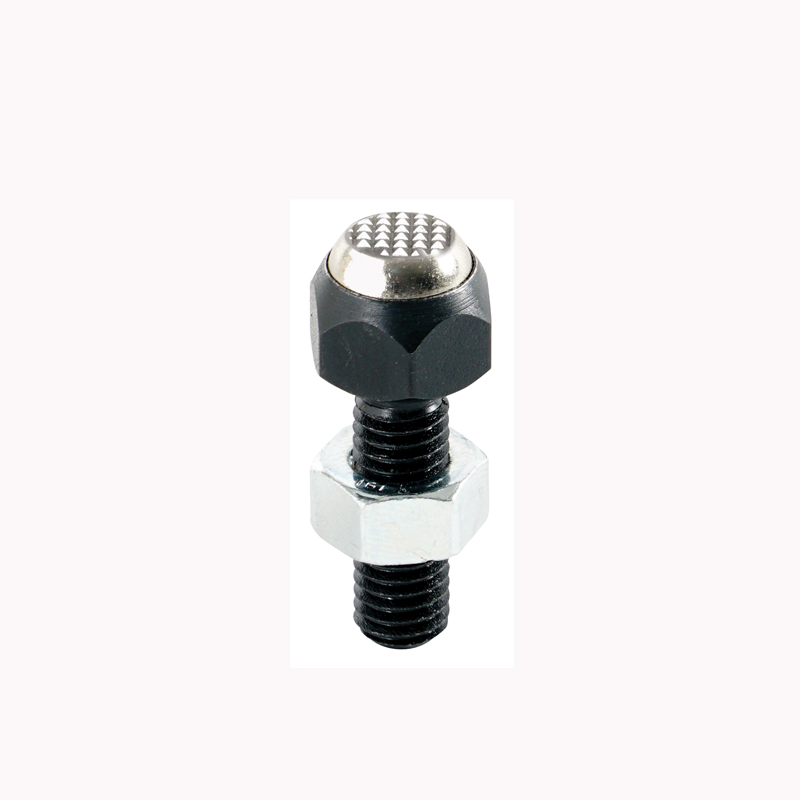

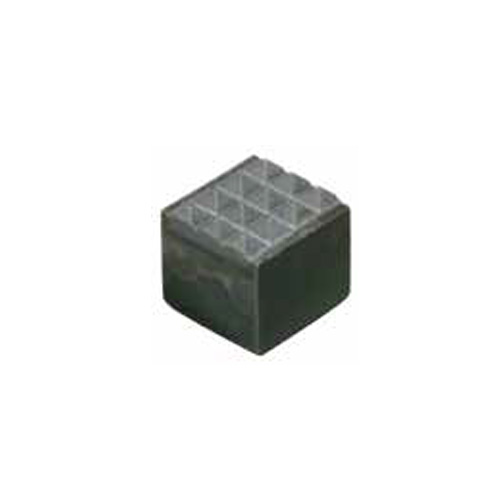

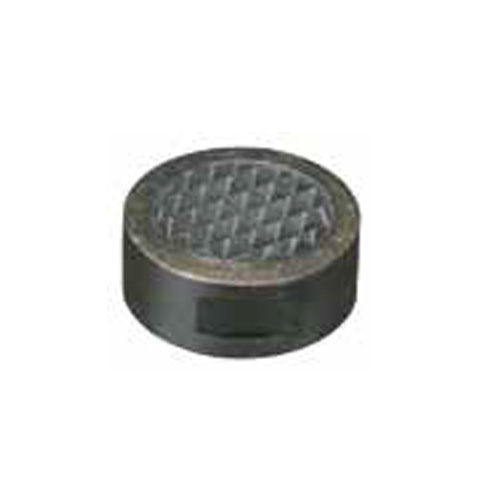

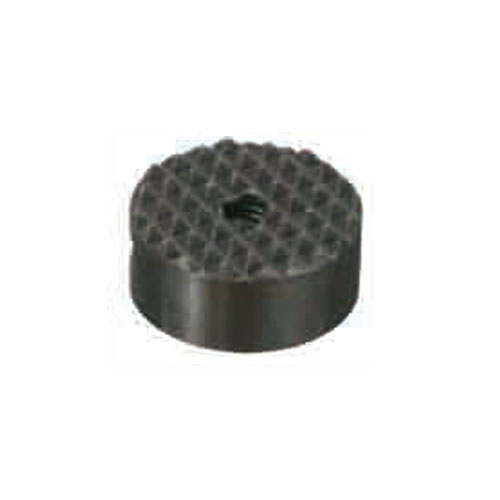

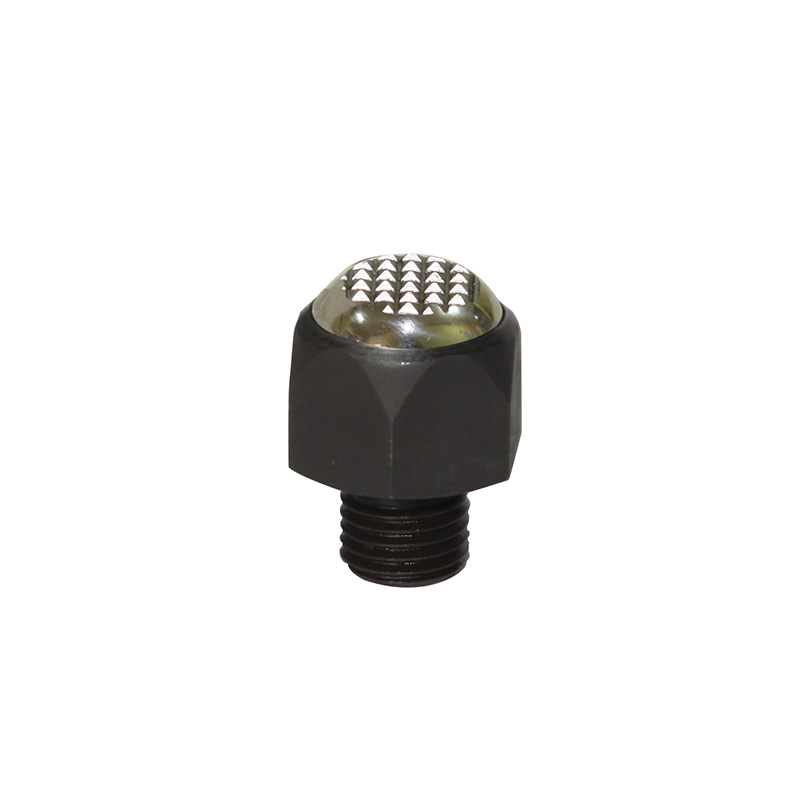

Nr.1283 Oynar Başlı Baskı Pabucu
• Dereceli ve bozuk yüzeyler için baskı yüzeyi tırtıllı olarak tasarlanmıştır.
• Sertleştirilmiş
• Siyah kaplama

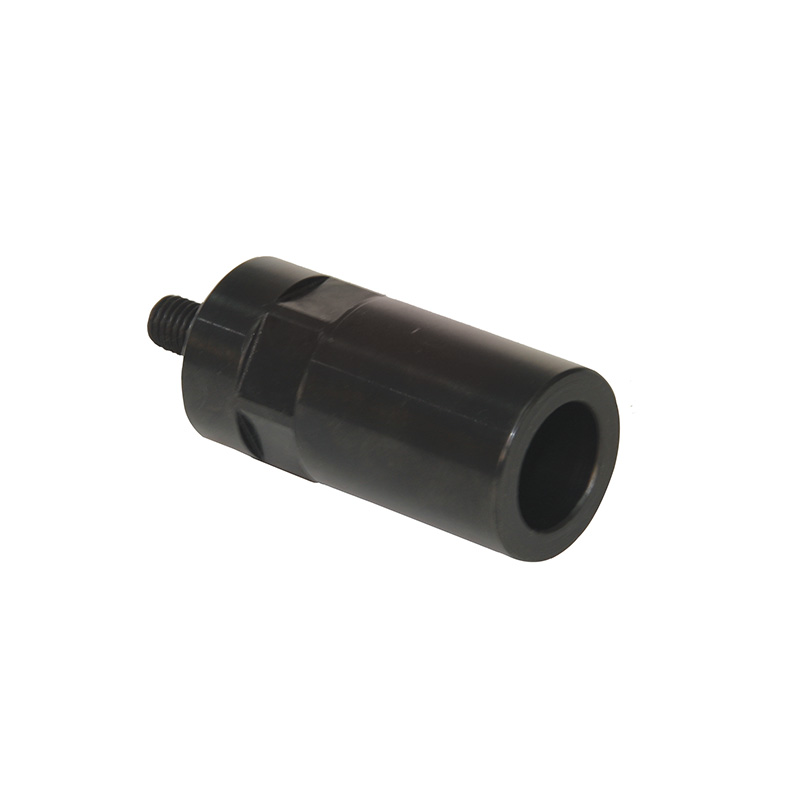

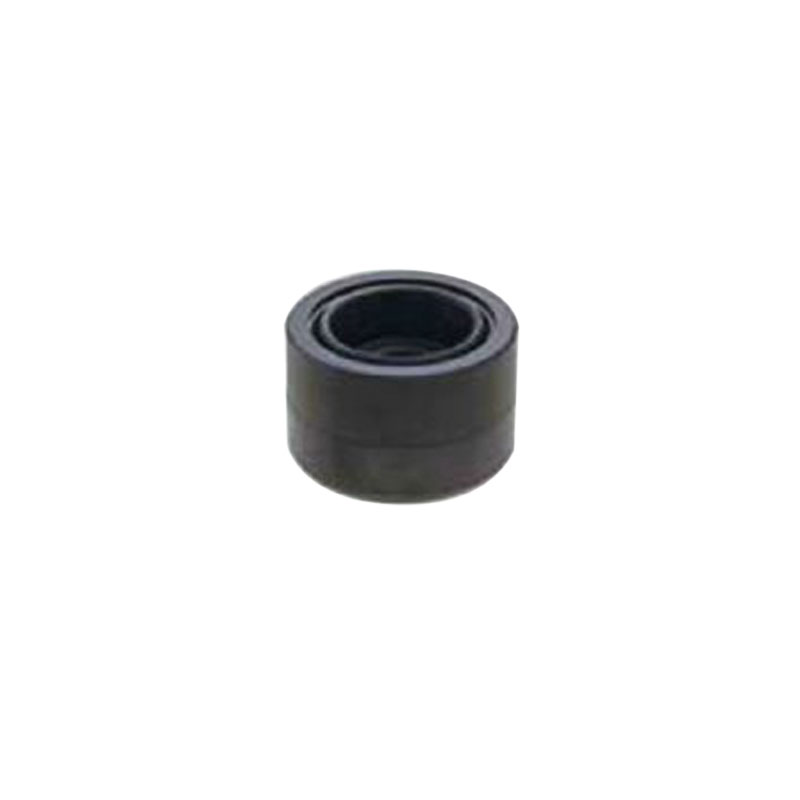

Nr.1285 Yükseltme Kovanı
• Nr.1280 ürün ile yüksek parça bağlamalarda kullanılır
• Sertleştirilmiş
• Siyah kaplama
Nr.1290 Merdiven Diş Bağlama Pabucu
• 1310 Nr. Merdiven destek ile kullanılır
• Sertlestirilmis
• Siyah Kaplama

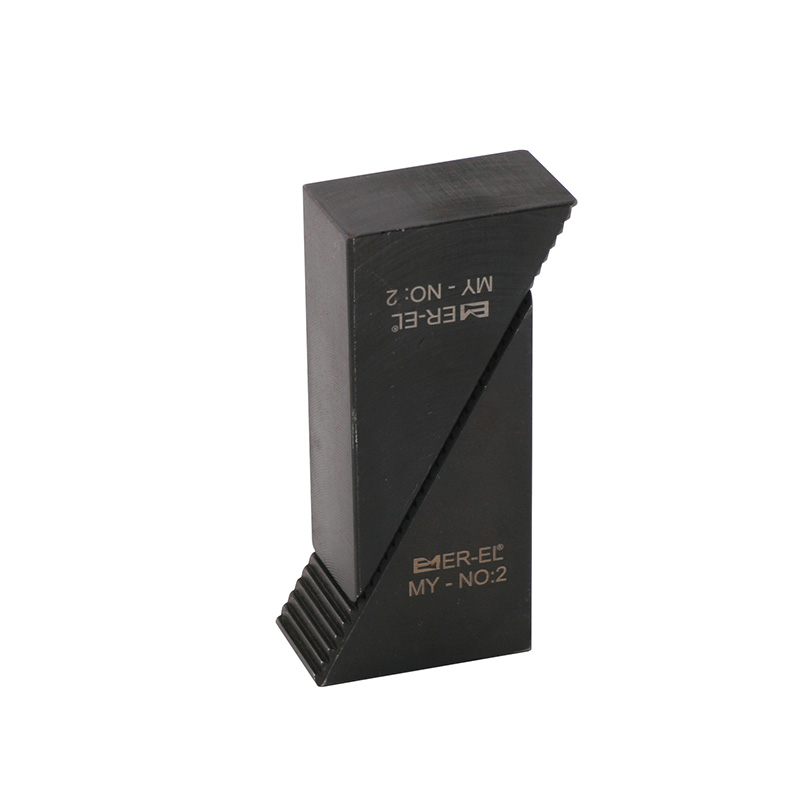

Nr.1310 Merdiven Diş Destek
• 1290 Nr. Merdiven dis pabuç ile kullanılır
• Siyah Kaplama

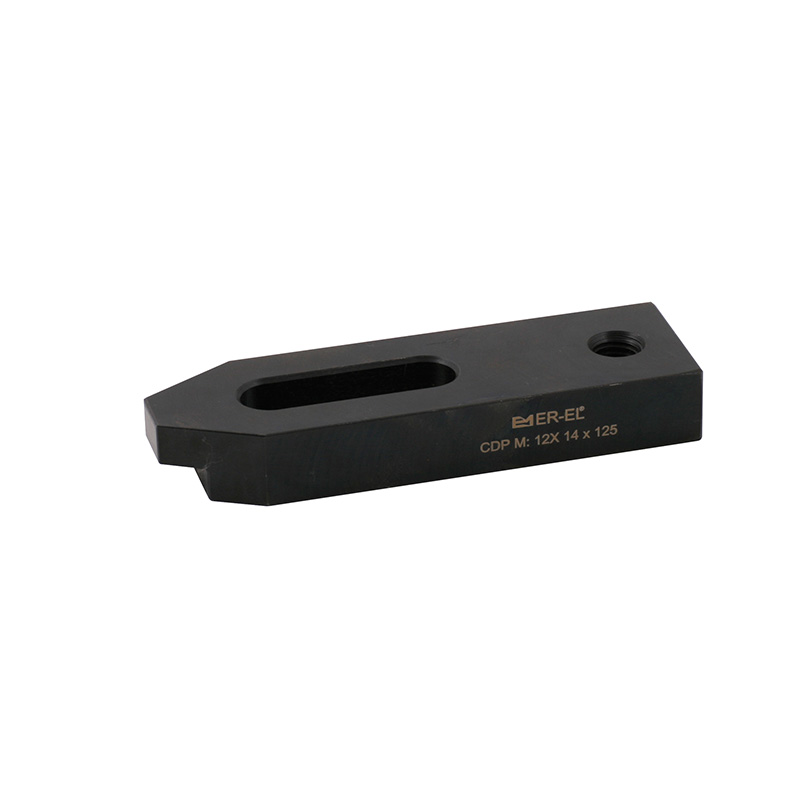

Nr.1370 Kademeli Destek Delikli Düz Pabuç
• Kısıtlı alanlarda yükseklikten kazanma amaçlı kullanılır.
• Sertleştirilmiş
• Siyah Kaplama

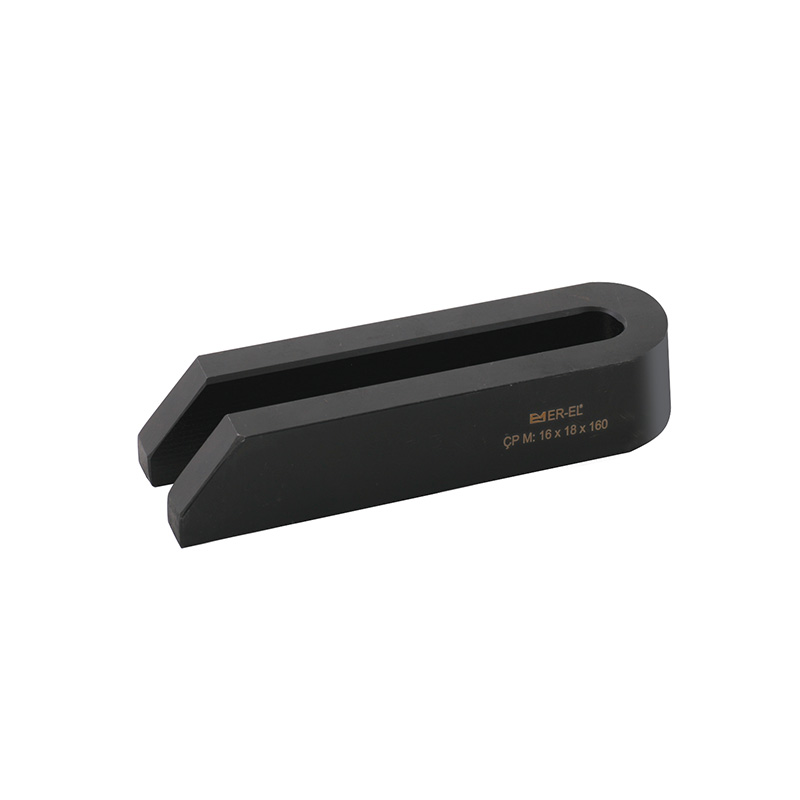

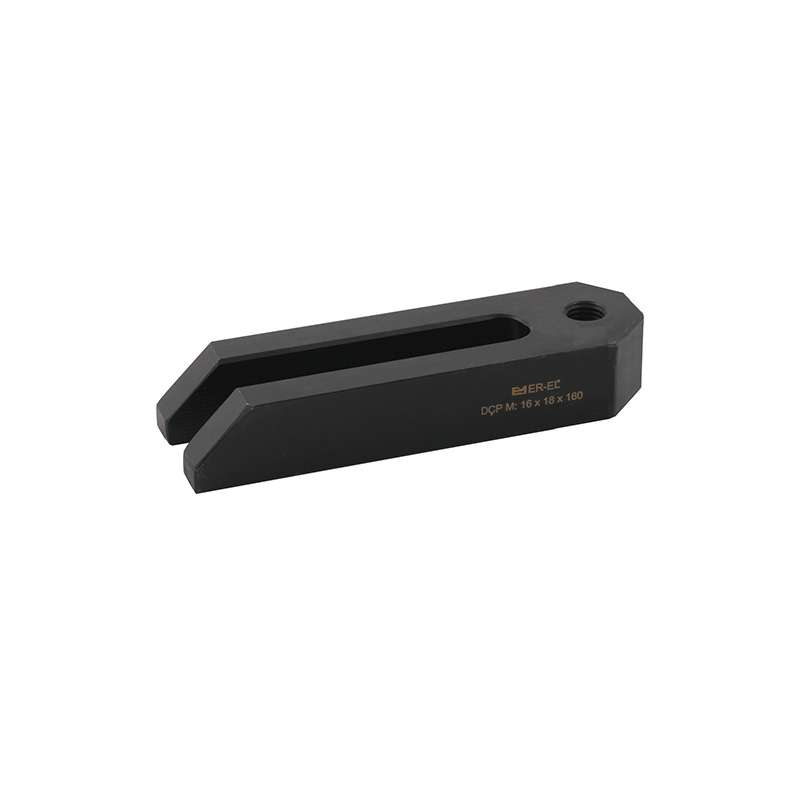

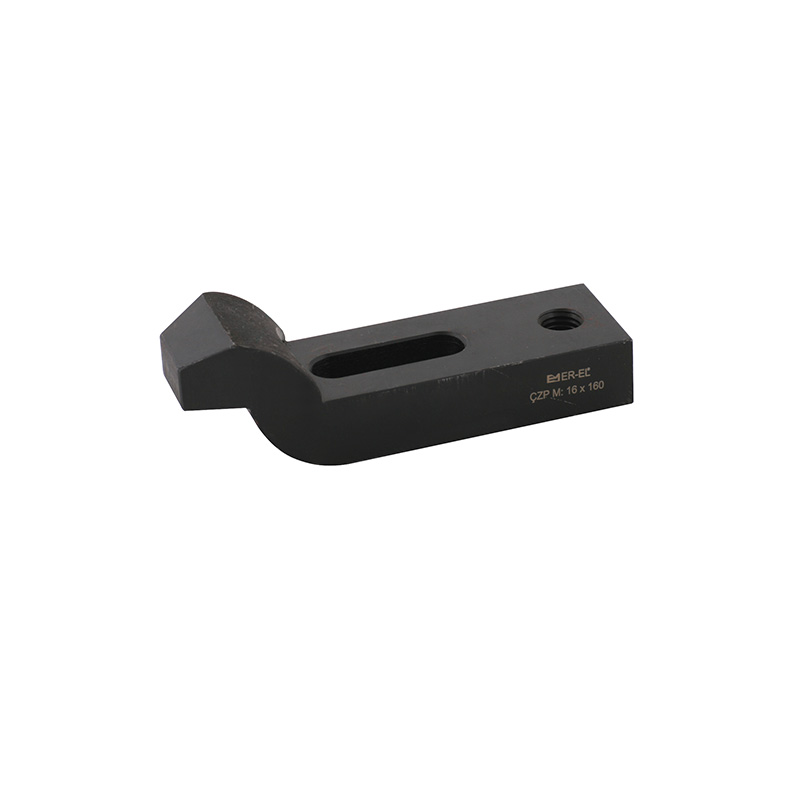

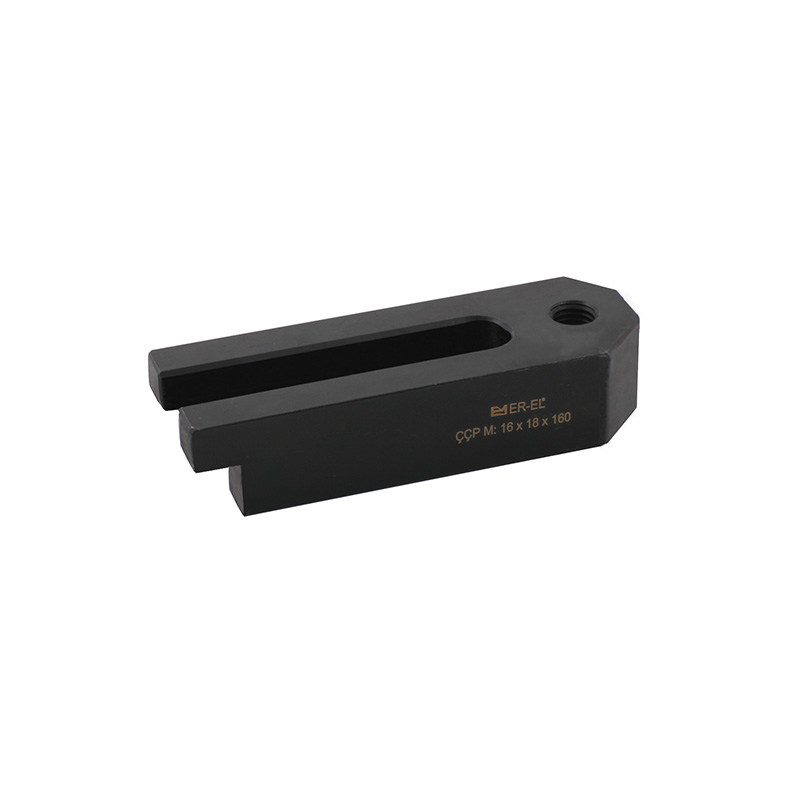

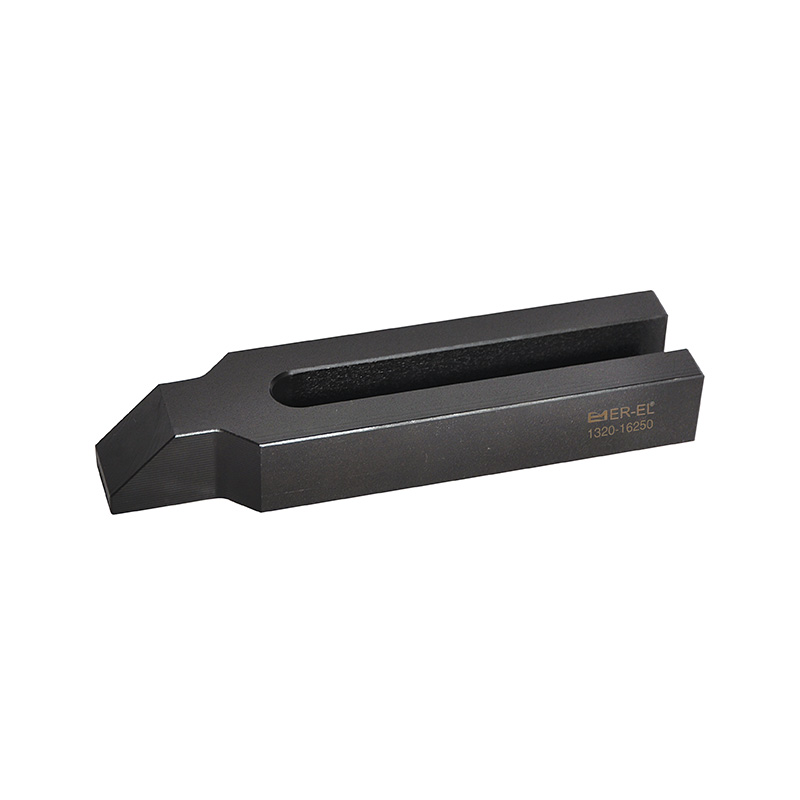

Nr.1390 Çatal Pabuç
• Kademeli yüzeylerde şekilli iş parçalarının bağlanmasında pabucun yapısı itibarı ile kolaylık sağlar
• Sertleştirilmiş
• Siyah Kaplama

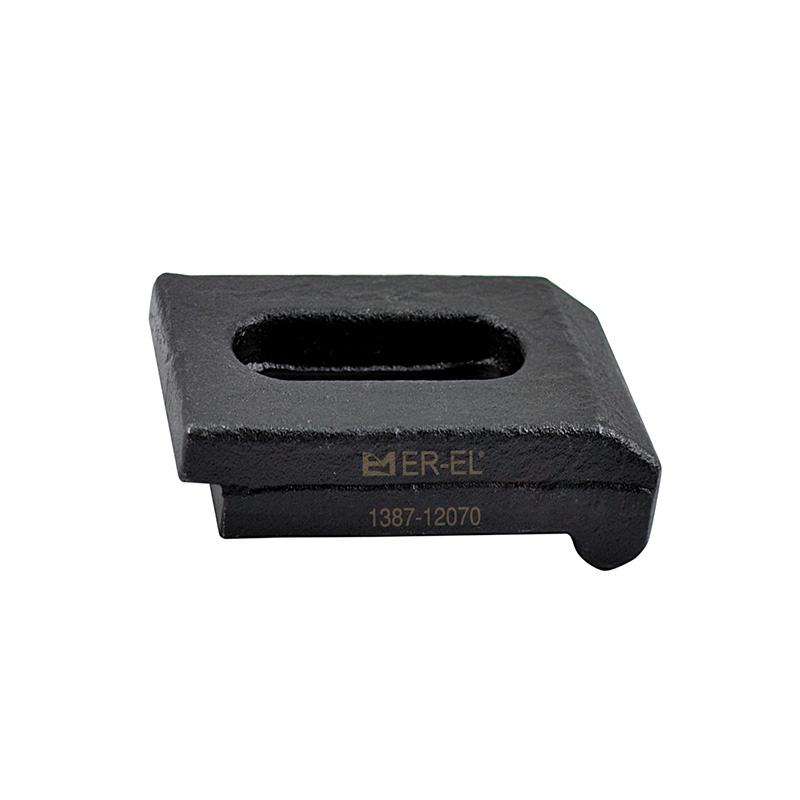

Nr.1387 Plaka Bağlama Pabucu
• Yükselticisiz çalışma özelliği avantajı sağlar
• Sertleştirilmiş
• Siyah Kaplama
Nr. 1450 Destek Delikli Z-Bağlama Pabucu
Z-Bağlama Pabucu
• Yükseklikten kazanma ve somun geçişlerinde avantaj sağlar
• Sertleştirilmiş
• Siyah Kaplama

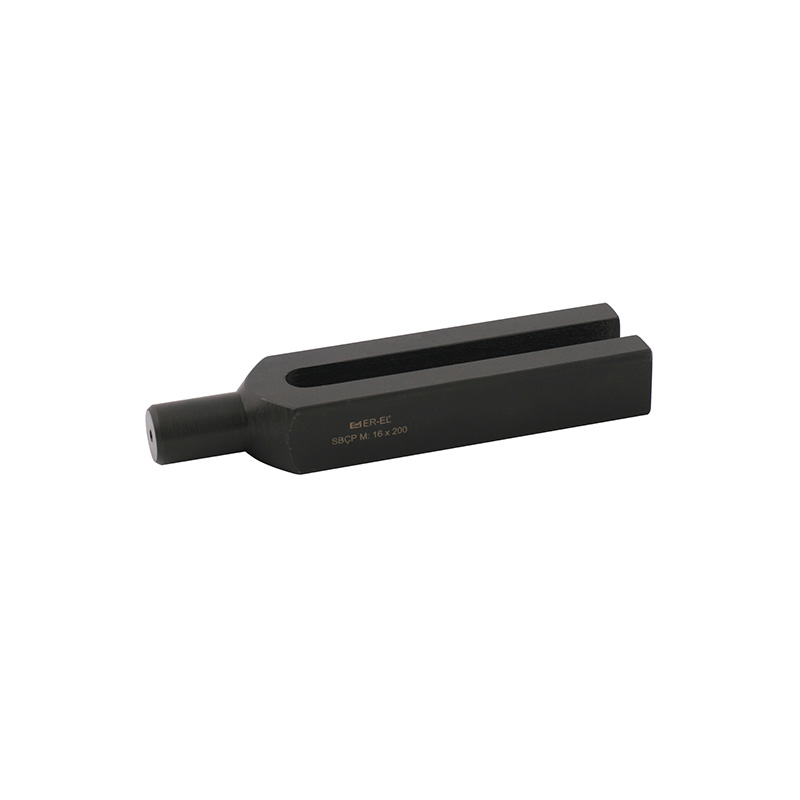

Nr. 1470 Silindir Başlı Çatal Pabuç
• Muhtelif iş parçalarının delikli yüzeylerine girerek iş parçasını sabitler
• Sertleştirilmiş
• Siyah Kaplama

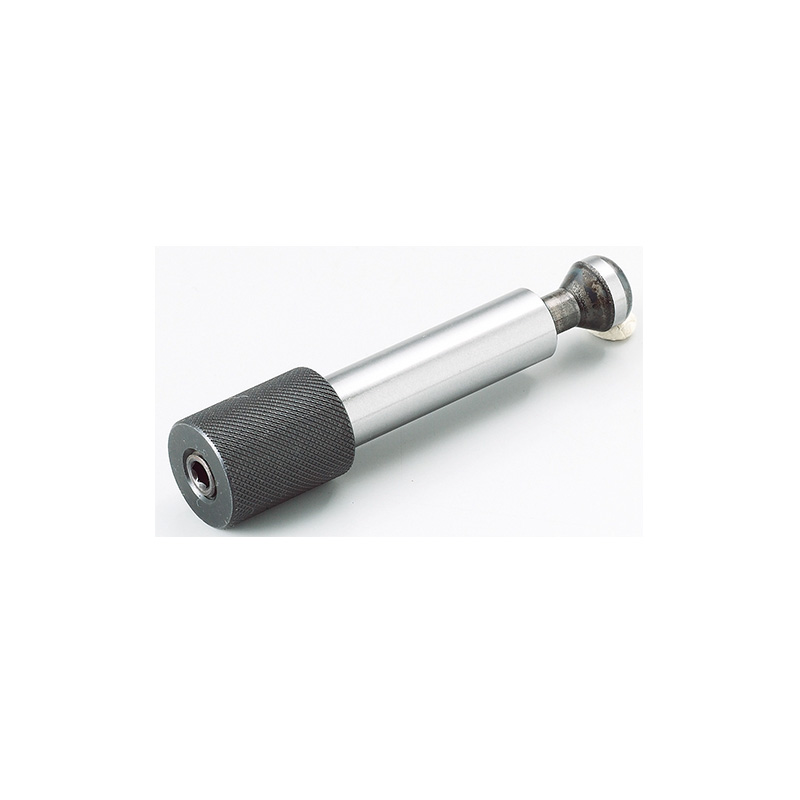

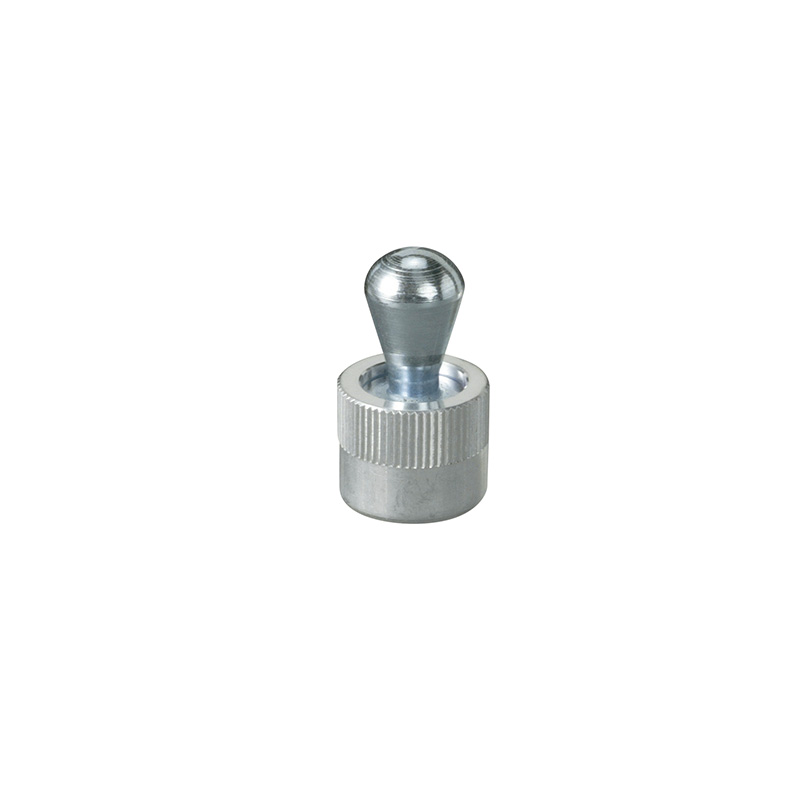

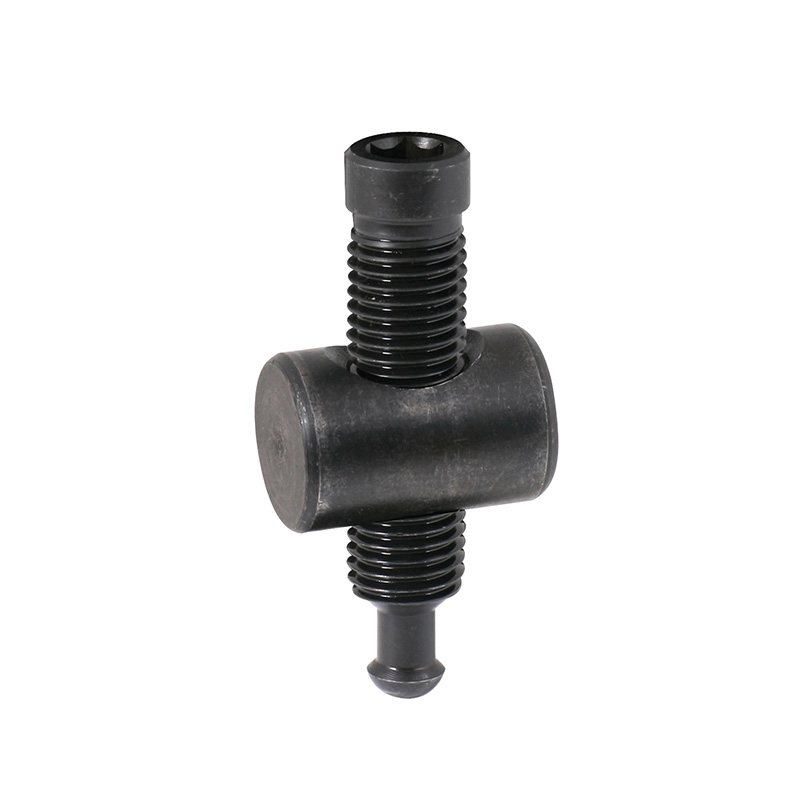

Nr. 1473 Sıkıştırma Pimi
• Geçici bir iş bağlama profili için idealdir. Not
• Pimin haraket etmesi için gerekli olan minimum “P” değeri
• Parça : 90 °C’ye kadar

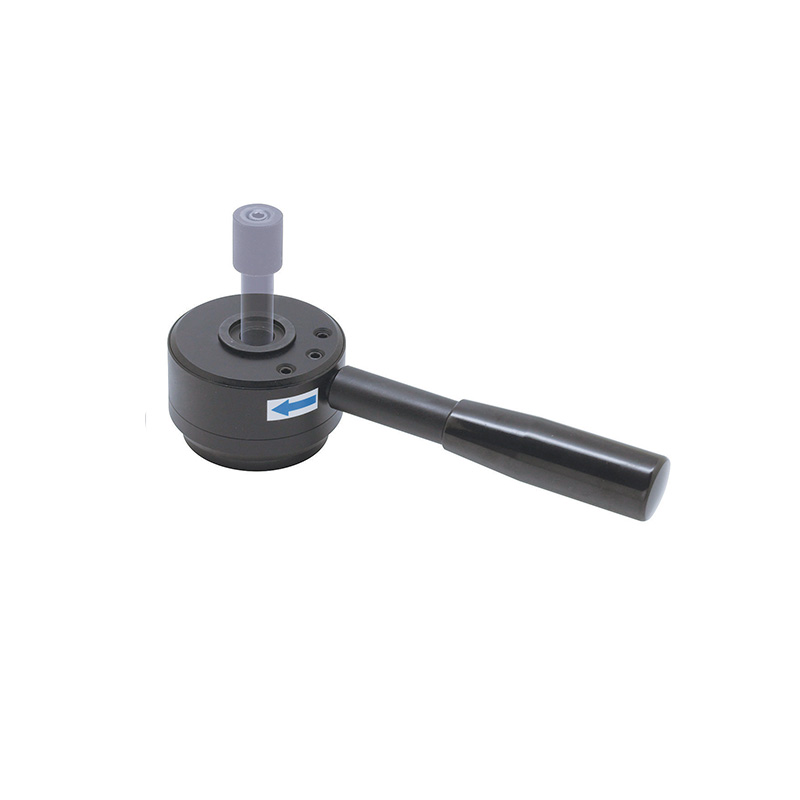

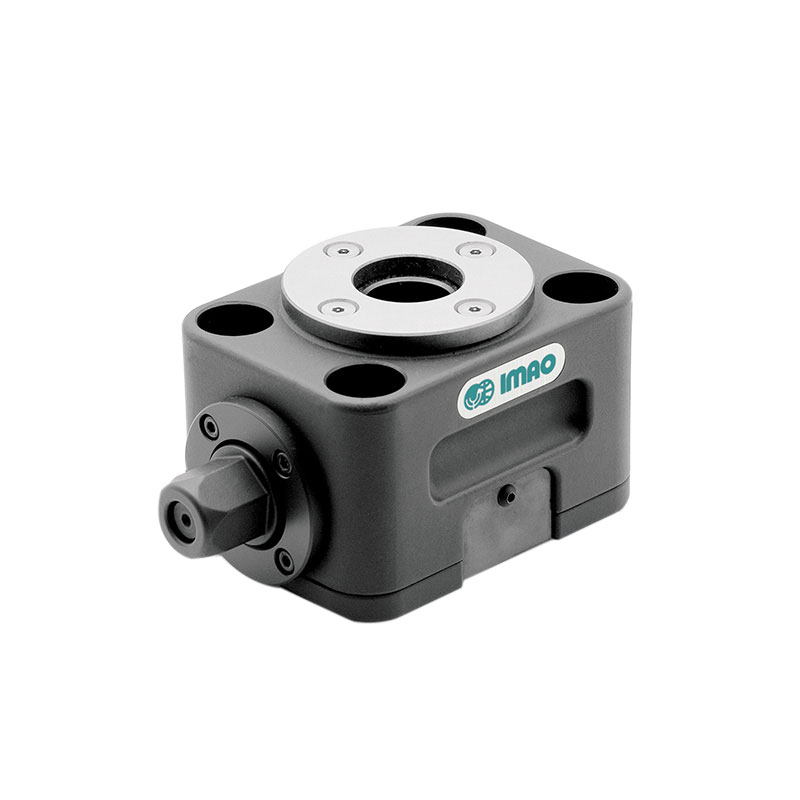

Nr. 1474 Tek Dokunuş Pimli Bağlama
• Siyah Kaplama
Not: Pimler ve çektirme civataları ayrıca sipariş edilir.

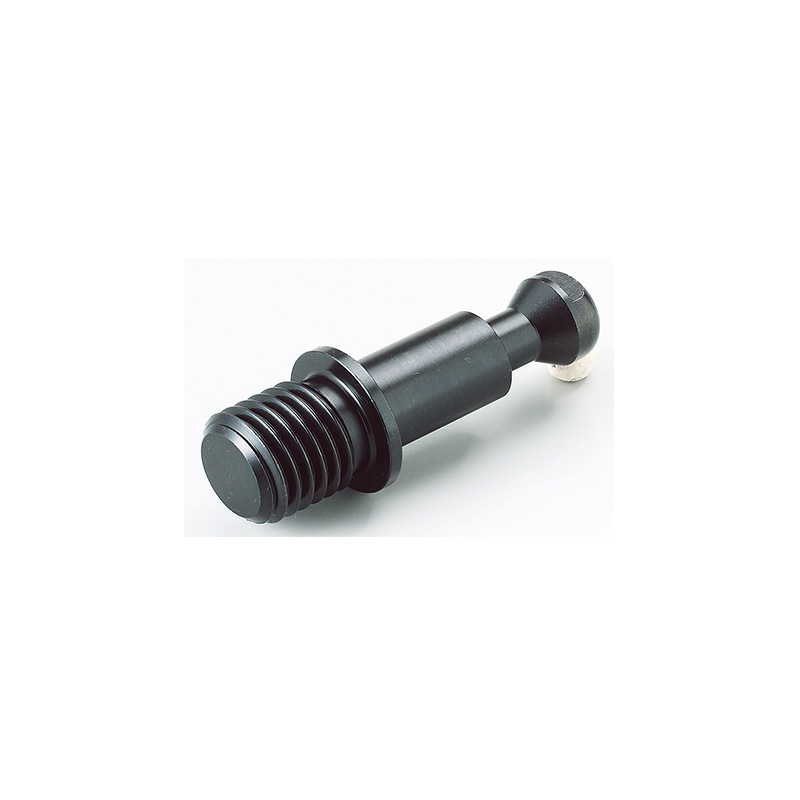

Nr. 1475 Tek Dokunuş Bağlama Pimi
• Sertlik: İndüksiyon
• Taşlama Kafa
• Siyah Kaplama
Not: Talebe göre üretim.

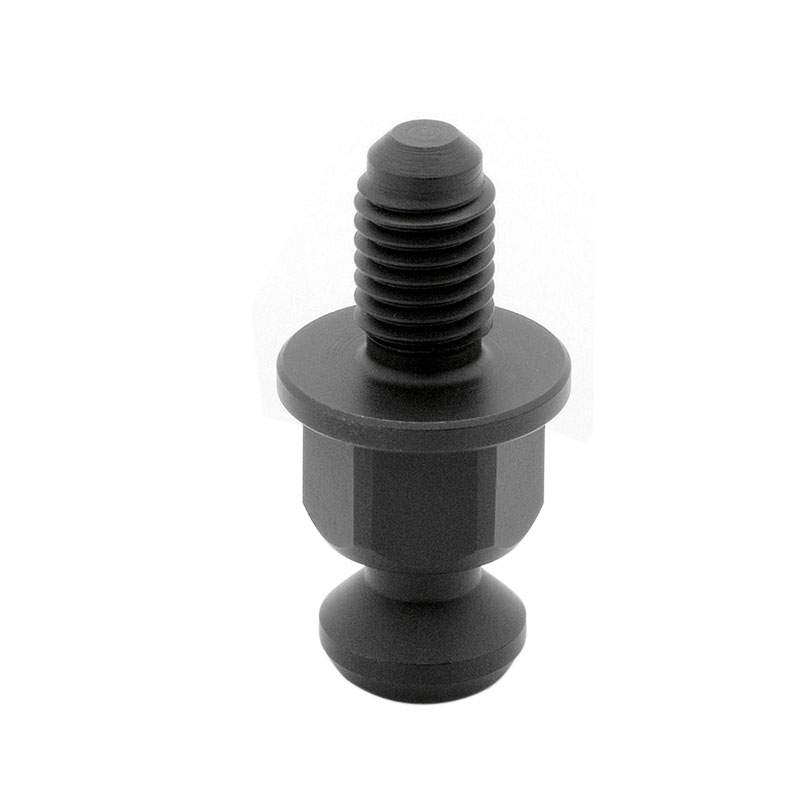

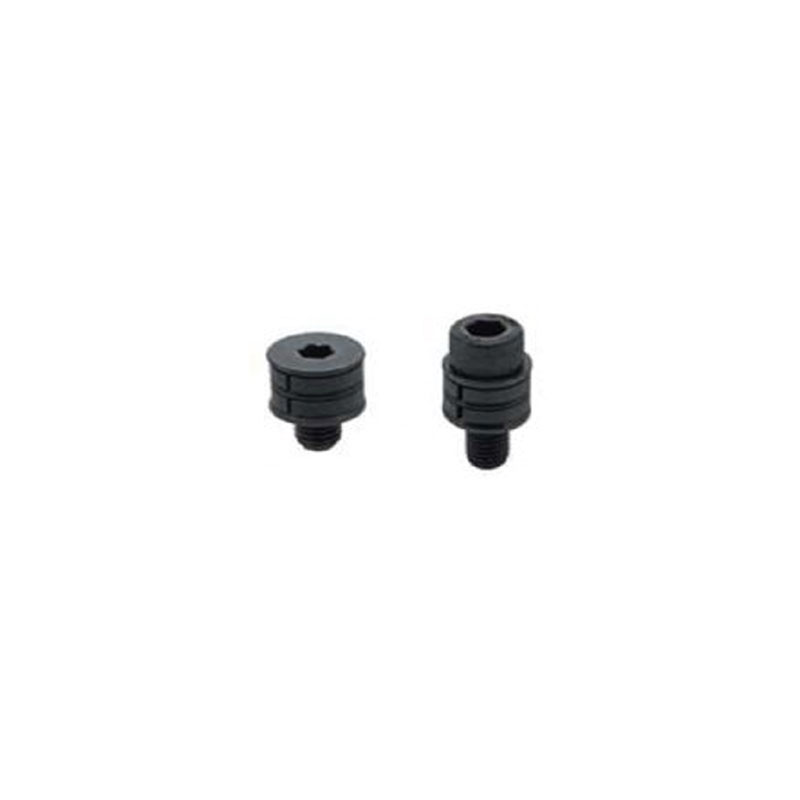

Nr. 1476 Tek Dokunuş Bağlama Civatası
• Siyah Kaplama
Not: Özel bağlama vidalar (farklı vida boyları) istek üzerine üretim yapılır.
Nr. 1477-00012 Pimli Bağlama
1. 5 Eksen İşleme için İdeal Kullanım İş parçasının bütün açık yüzeylerini işleme olanağı sağlar.
2. Daha iyi İşlenebilirlik Blok çekme ile daha kolay iş bağlama ve klasik yöntemden daha kullanışlıdır.
3. Uzun Anahtar Ünite Kullanım

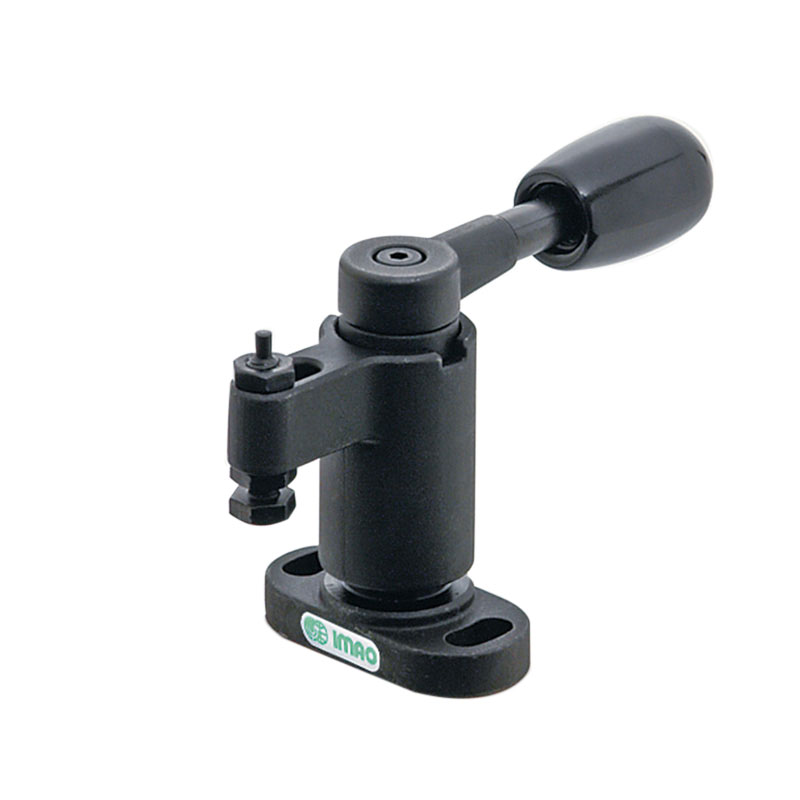

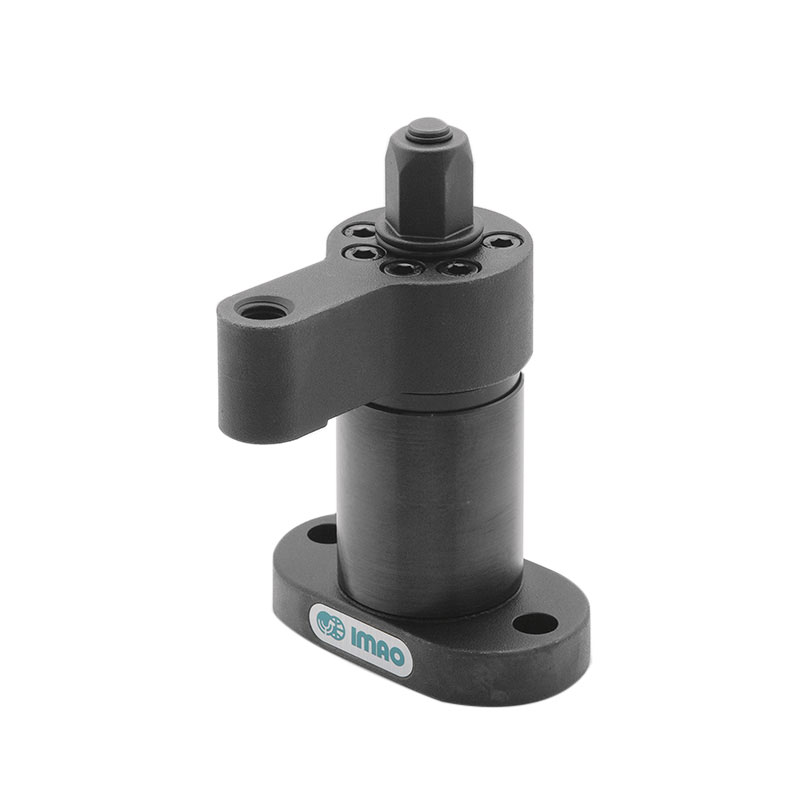

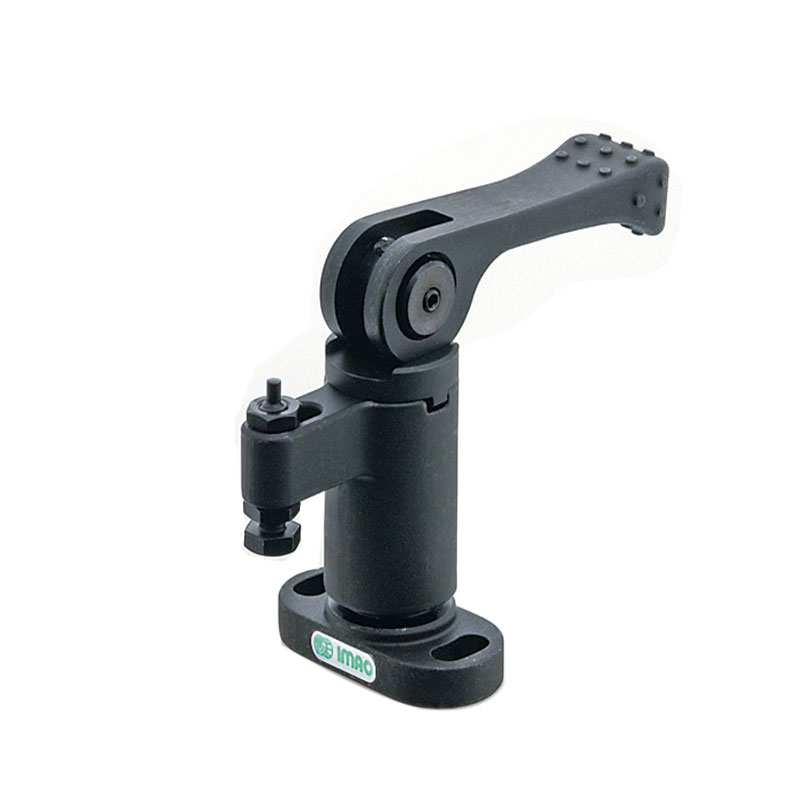

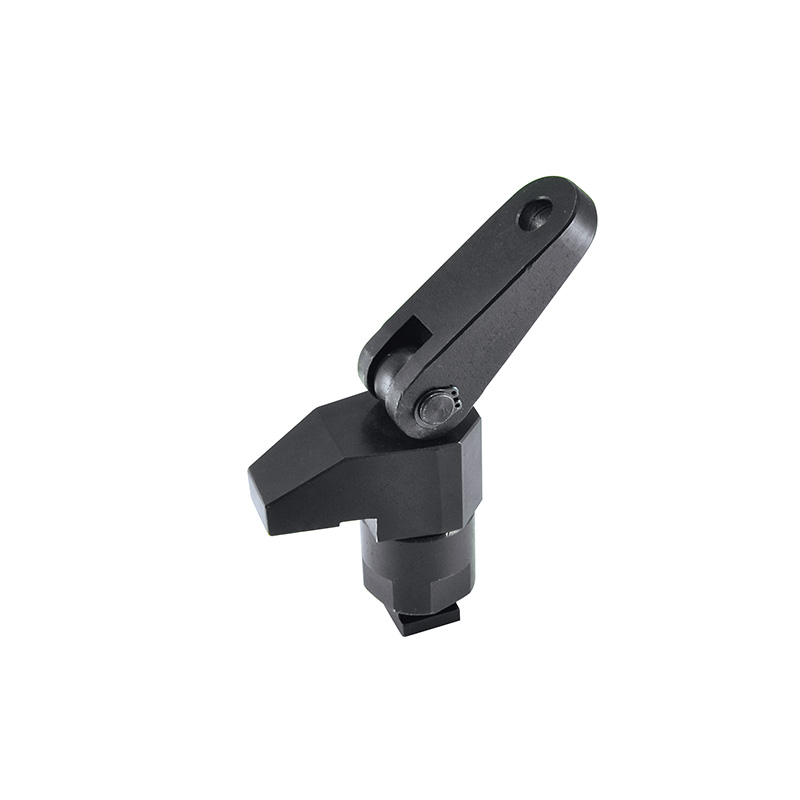

Nr. 1479 Dönmeli Üstten Bağlama
• Sertleştirilmiş
• Siyah Kaplama Sıkma Mili
• Siyah Kaplama

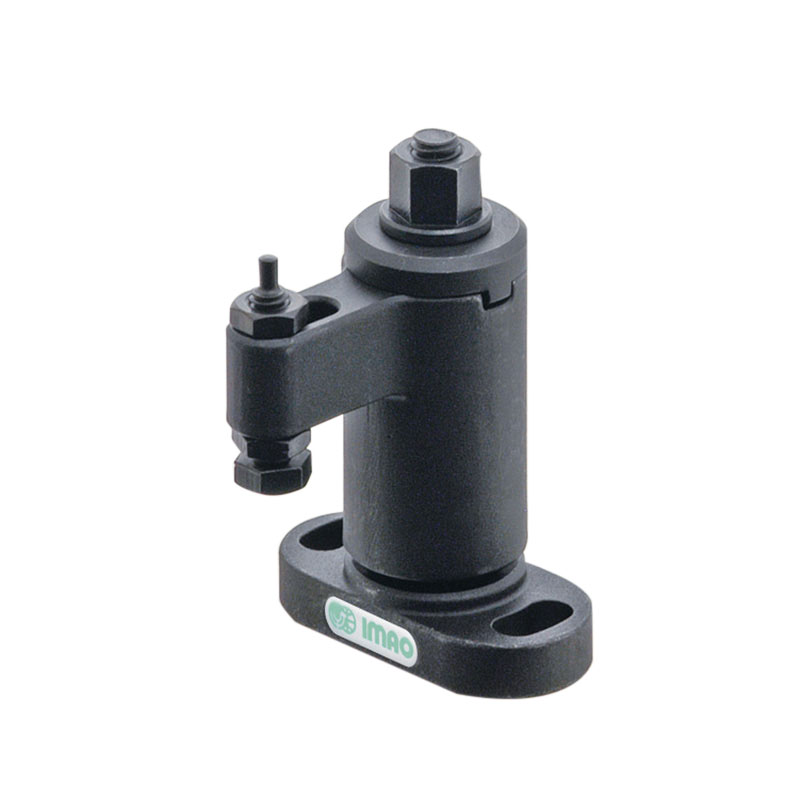

Nr. 1480 Dönmeli Üstten Bağlama
• Sertleştirilmiş
• Siyah Kaplama Sıkma Pabucu
• Sertleştirilmiş
• Siyah Kaplama

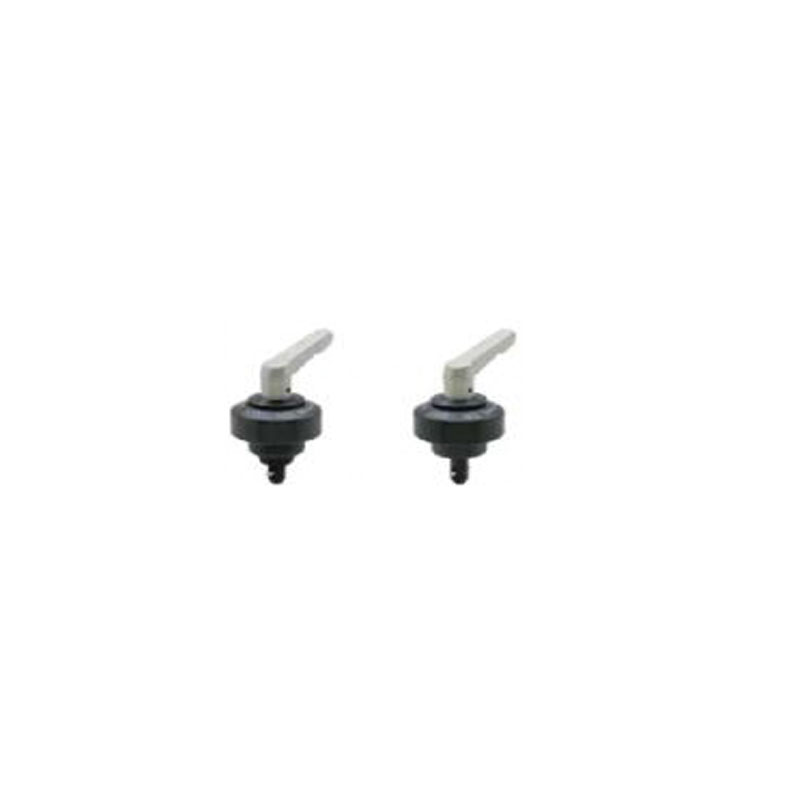

Nr. 1481 Tek Dokunuş Dönmeli Üstten Bağlama
• Sertleştirilmiş
• Siyah Kaplama Sıkma Mili
• Siyah Kaplama
Nr. 1482 Tek Dokunuş Dönmeli Üstten Bağlama
• Sertleştirilmiş
• Siyah Kaplama Sıkma Mili
• Siyah Kaplama

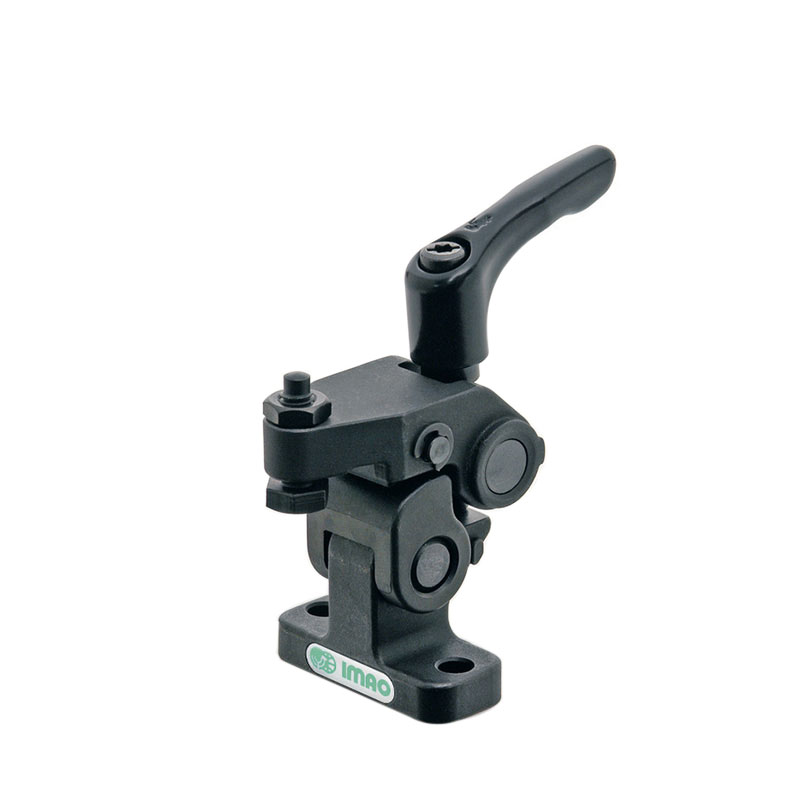

Nr. 1483 Tek Dokunuş Üstten Bağlama
• Sertleştirilmiş
• Siyah Kaplama Sıkma Mili
• Siyah Kaplama

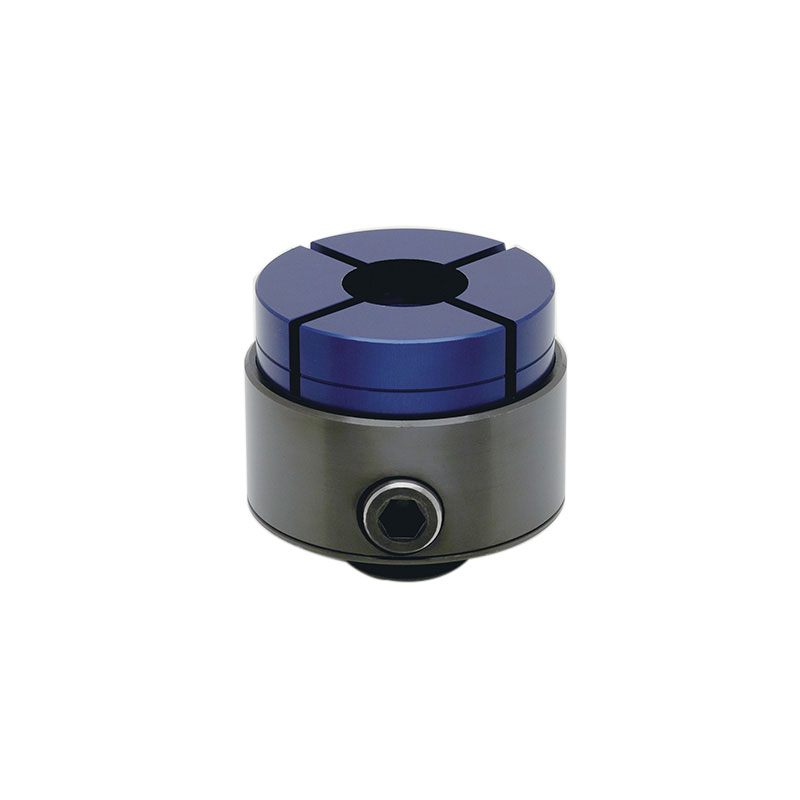

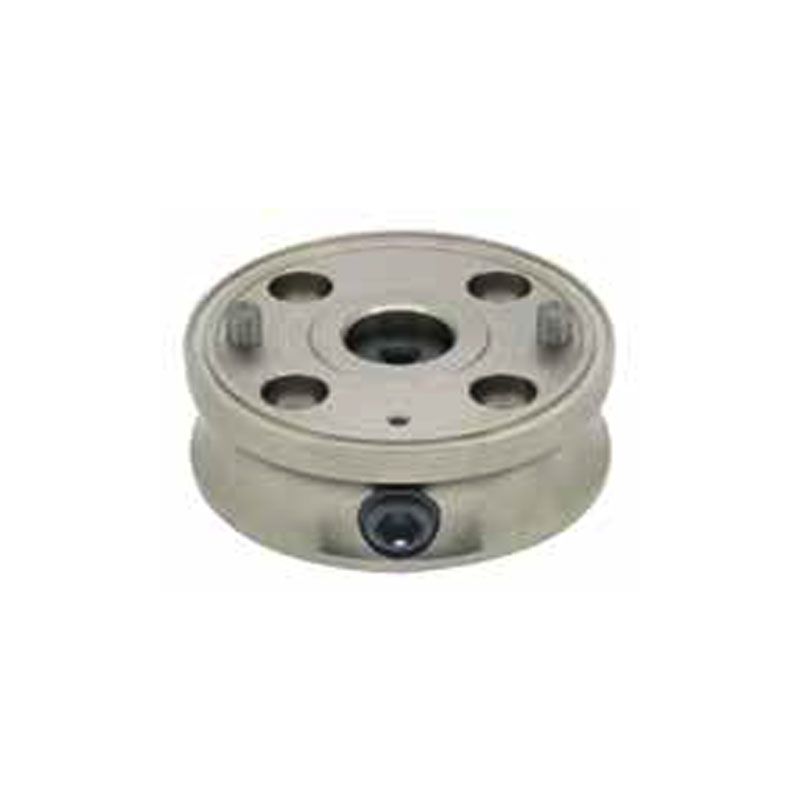

Nr. 1484 Dış Çap Bağlama
Teknik Özellikler:
• Parça tekrarlama hassasiyeti: ±0.03
• Yumusak ayak tekrarlama hassasiyeti : ±0.02
• Is parçası olmadan kilit civatasını sıkmayın.
• Çeneye izin verildiginden daha derin islemeyin. Içindekiler
• 1 adet kilitleme pulu
• 1 adet elmas pim
Nr. 1486-CP İç ve Dış Çap Bağlama
• Nikel Kaplama
• Parça Tekrarlanabilirlik ±0.03
• Yumuşak Ayak Tekrarlanabilirlik ±0.03

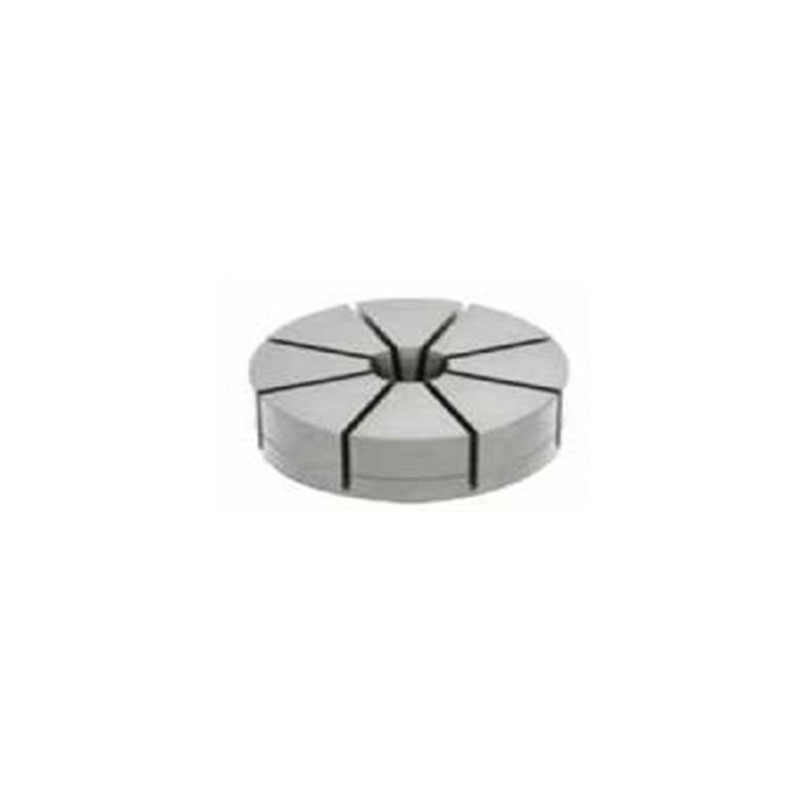

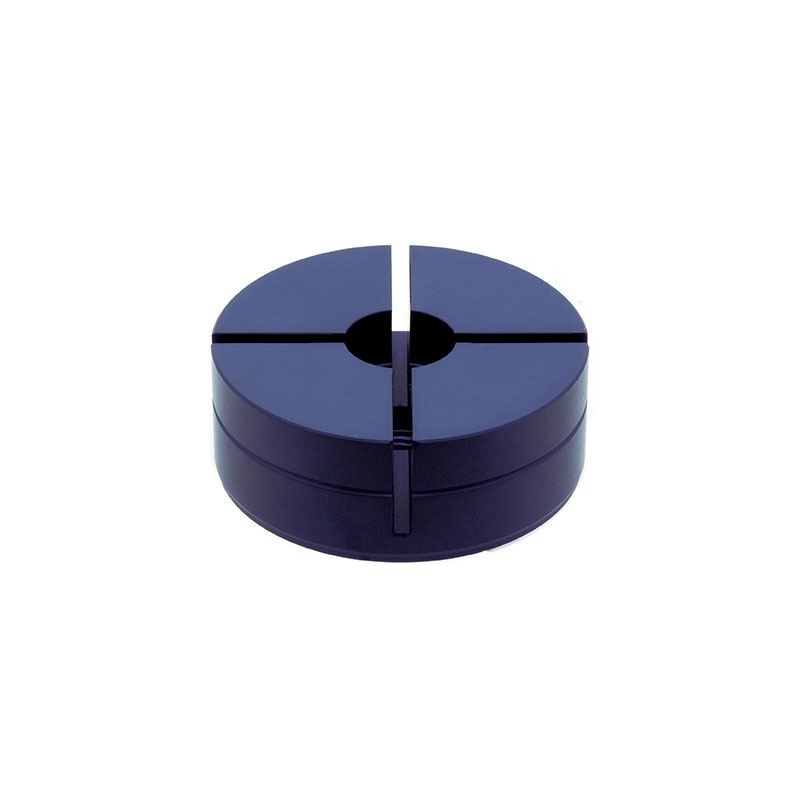

Nr 1486-CP Dış Çap Form Yumuşak Çene
Ürün Nr. 1486 Dış Çap Form Yumuşak Çene
• Malzeme: Alüminyum A7075
• Mavi kaplama
• Sıkma Torku 0.15mm

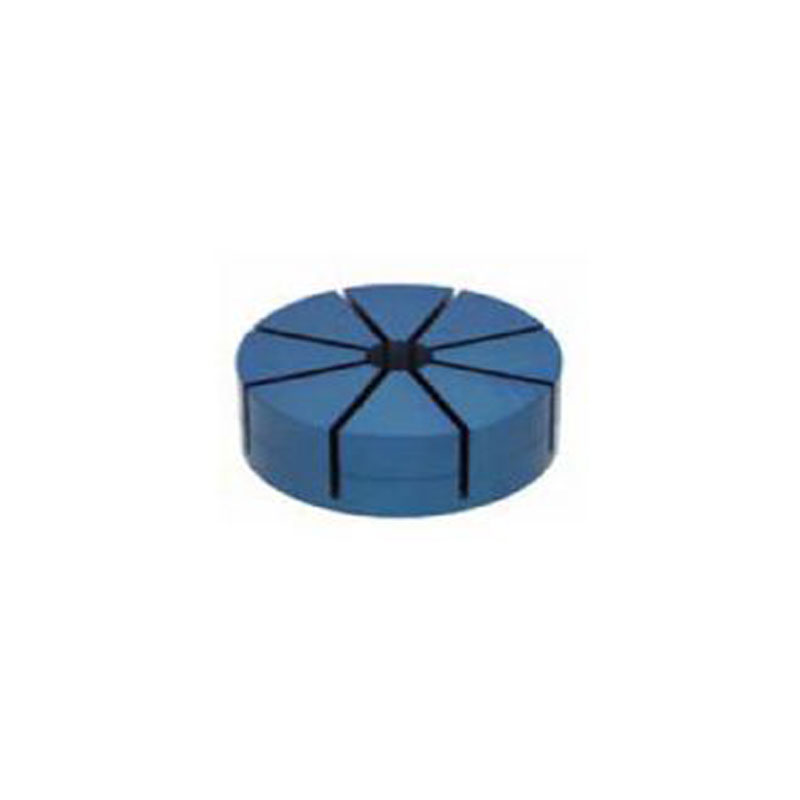

Nr. 1486-CP İç Çap Form Yumuşak Çene
• Malzeme: Alüminyum A7075
• Gümüş kaplama
• Sıkma Torku 0.15mm

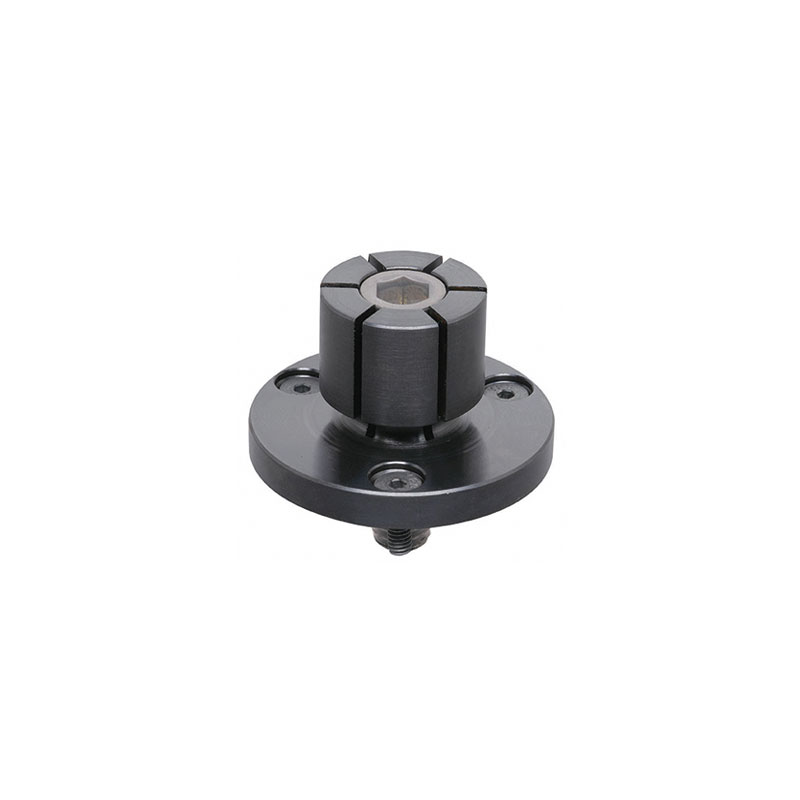

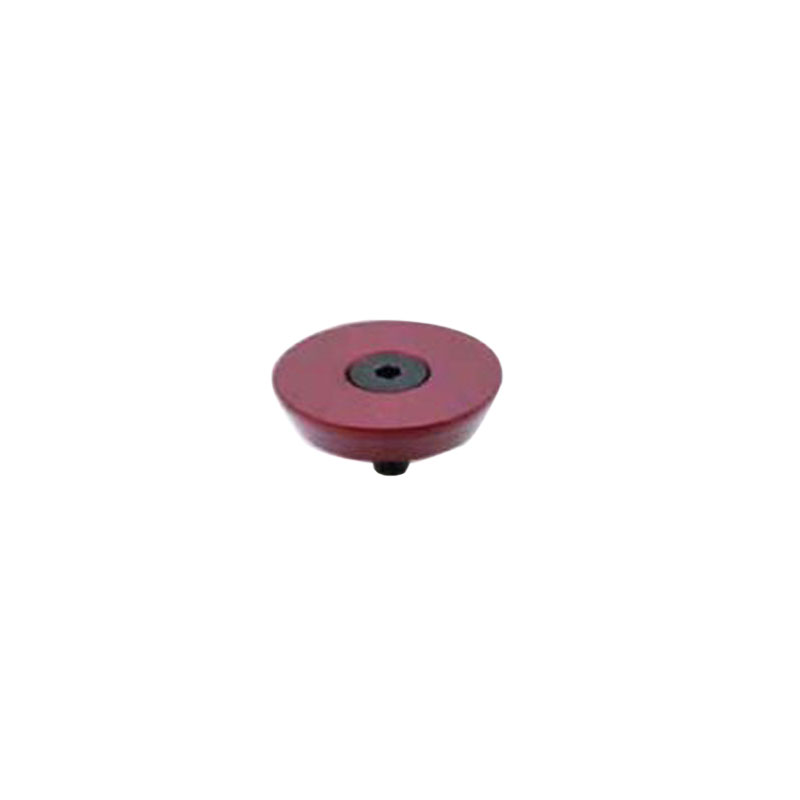

Nr. 1488 Delik İçi Bağlama
Ürün Nr. 1488 Delik Içi Baglama Gövde
• Siyah Kaplama Civata
• Sertlestirilmis

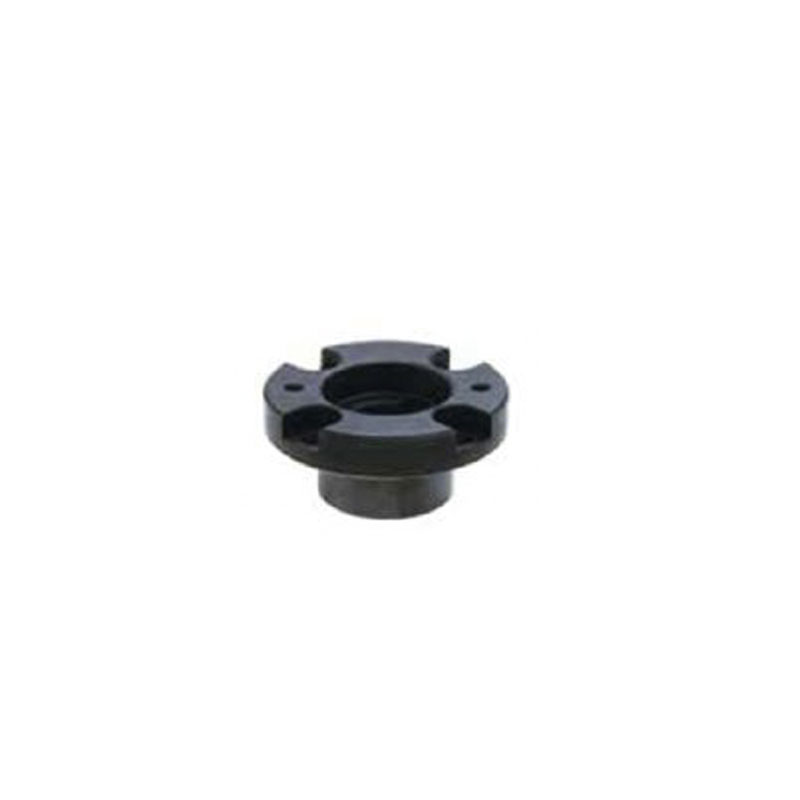

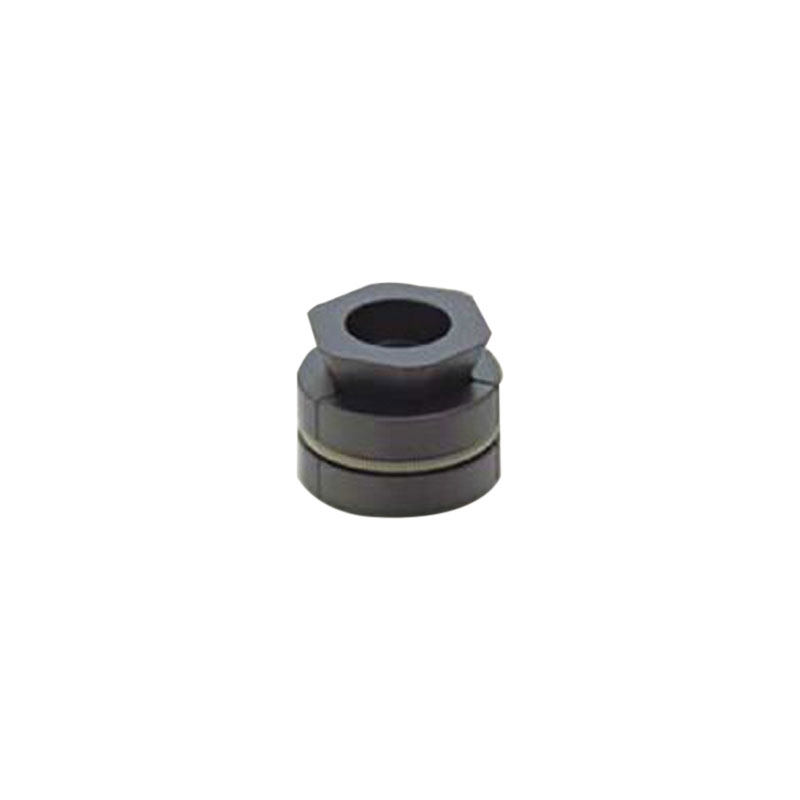

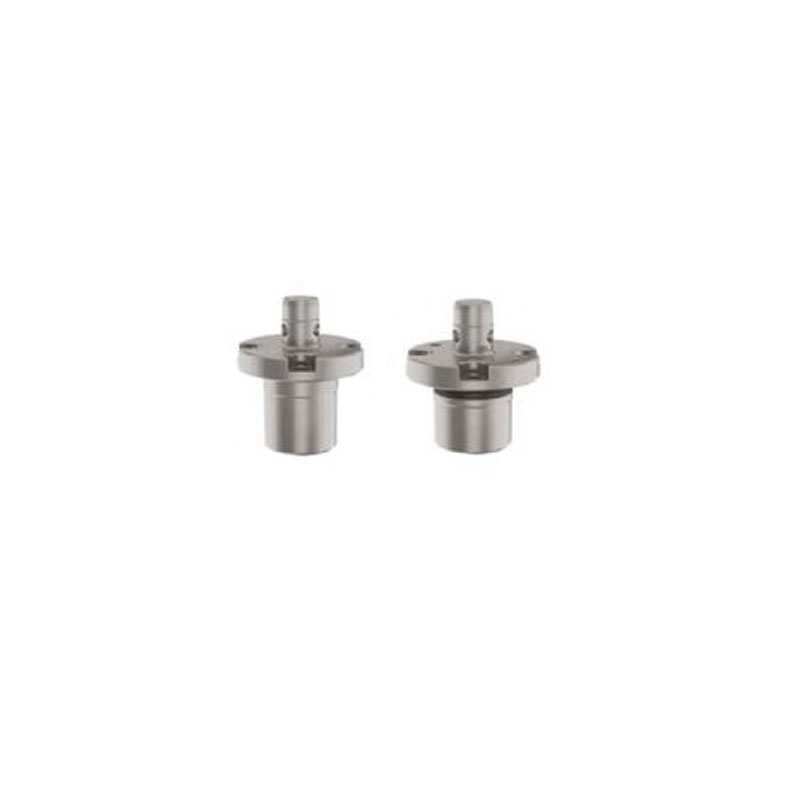

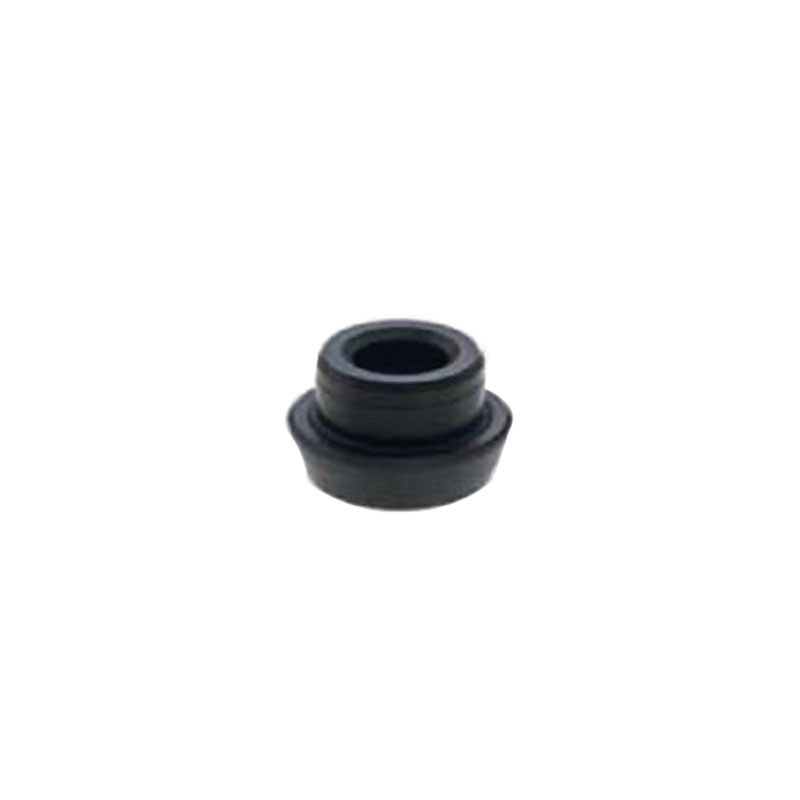

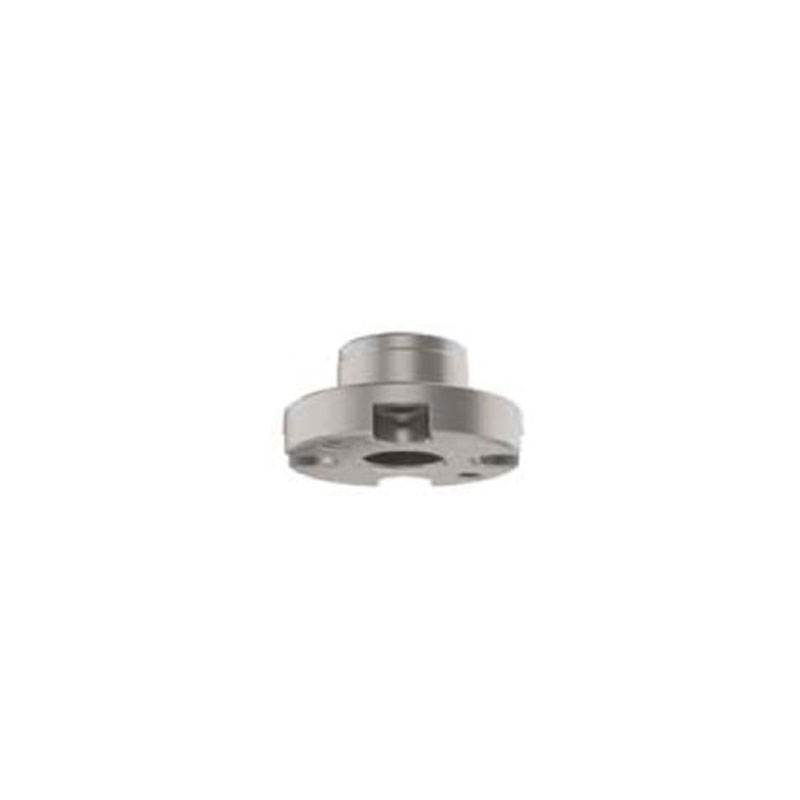

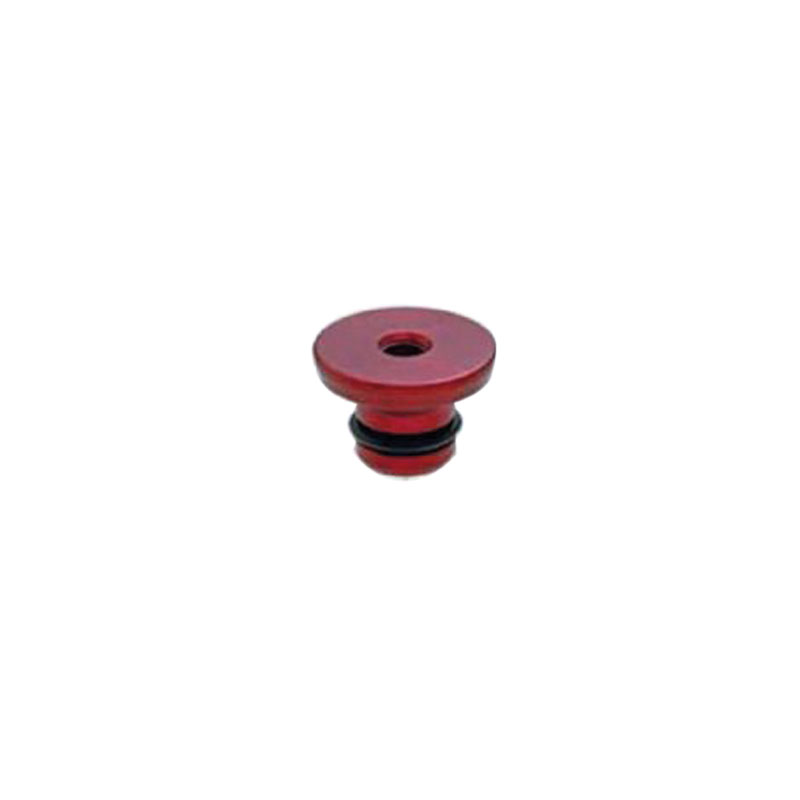

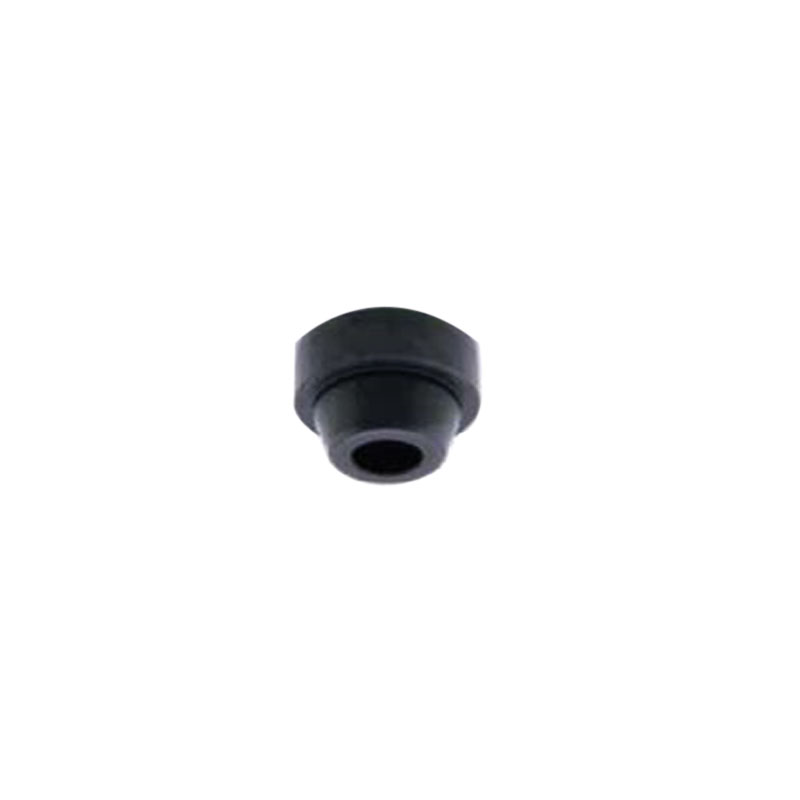

Nr. 1489 Konumlama Burcu (Kapalı)
• Kaldırma kuvveti hareketli konik burcu yukarı itmek için yay kuvvetini kullanır.(N)
• Vidalar dogru sırayla sıkılmadıgında tekrarlanabilirlik 0.01 asabilir.
• Toplam yük, maksimum yük kapasitesini asıyorsa, tekrarlanabilirlik 0.01 asabilir.
Nr. 1489 Konumlama Burcu (Açık)
• Kaldırma kuvveti hareketli konik burcu yukarı itmek için yay kuvvetini kullanır.(N)
• Vidalar dogru sırayla sıkılmadıgında tekrarlanabilirlik 0.01 asabilir.
• Toplam yük, maksimum yük kapasitesini asıyorsa, tekrarlanabilirlik 0.01 asabilir.

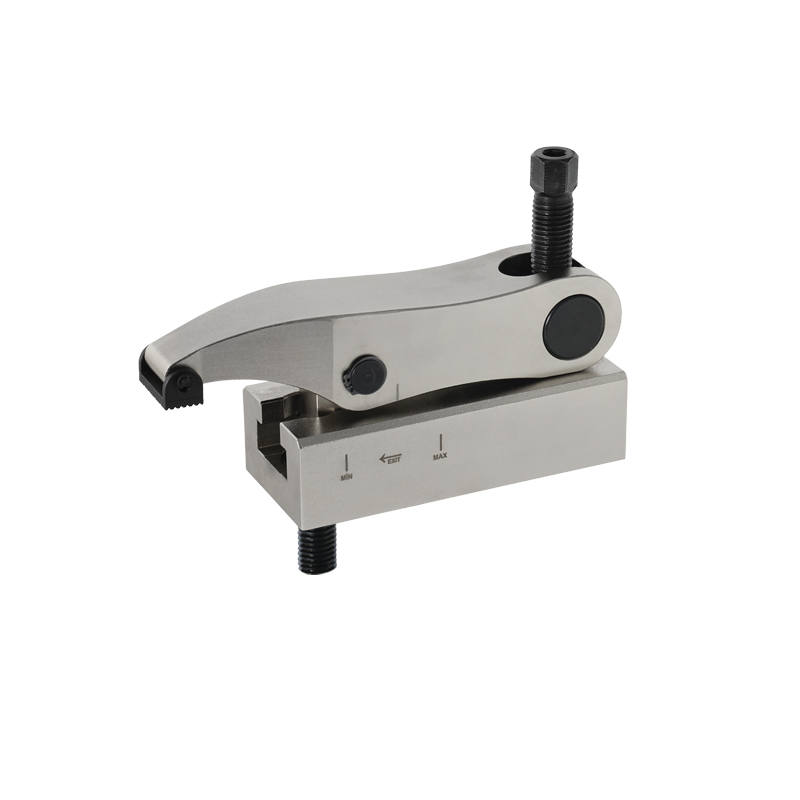

Nr.1120-1130 Kızaklı Kombine Bağlama Pabucu
Ürün Nr. 1120-(LT) Kızaklı Kombine Bağlama Pabucu
• (a) 14-18 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-50 mm.
• İleri-geri hareket mesafesi 69mm’dir.
• Sıkma Kuvveti 1600 kgf.
• Ürün Nr. 1130-(LT) Kızaklı Kombine Bağlama Pabucu
• (a) 14-22 T-Kanalda M12 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-60 mm.
• İleri-geri hareket mesafesi 92mm’dir.
• Sıkma Kuvveti 2000 kgf.
Nr.1150-1160 Kızaklı Kombine Bağlama Pabucu
• Ürün Nr. 1150-(LT) Kızaklı Kombine Bağlama Pabucu
• (a) 18-28 T-Kanalda M16 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 0-65mm.
• İleri-geri hareket mesafesi 110mm’dir.
• Sıkma Kuvveti 2500 kgf.
• Ürün Nr. 1160-(LT) Kızaklı Kombine Bağlama Pabucu
• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• İleri-geri hareket mesafesi 123mm’dir.
• Sıkma Kuvveti 5500 kgf.
Nr.1165 Kızaklı Kombine Bağlama Pabucu
• Ürün Nr. 1165-(T) Kızaklı Kombine Bağlama Pabucu
• (a) 22-36 T-Kanalda M20-M24 imbus civata DIN 508 T-Pabuçla kullanılır.
• Parça yükseklik sıkma aralığı 30-80mm.
• İleri-geri hareket mesafesi 58mm’dir.
• Sıkma Kuvveti 10000 kgf.

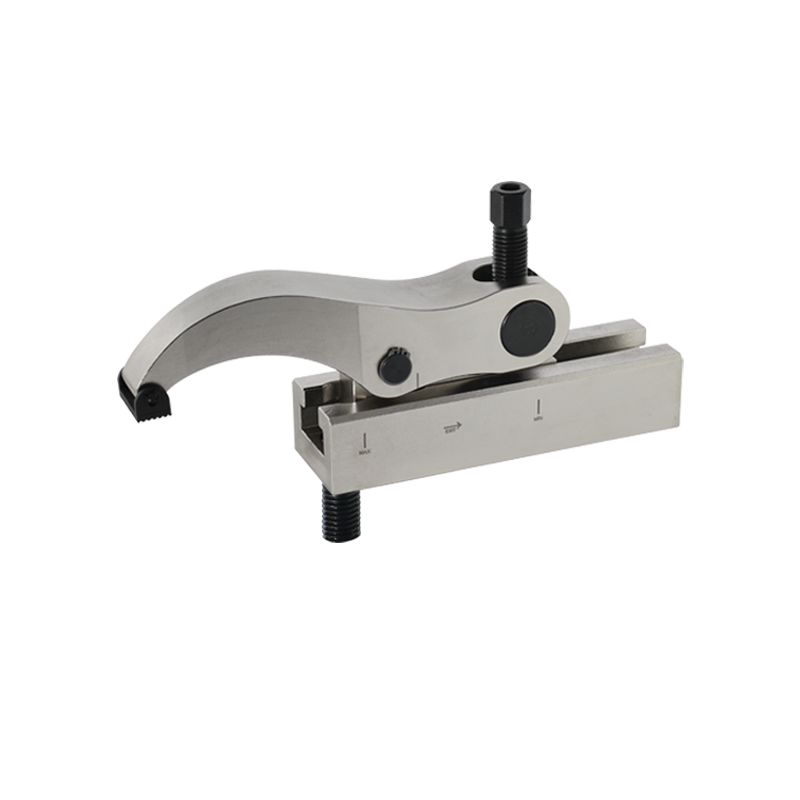

Nr.1120-1130 Kızaklı Kombine Bağlama Pabucu
• Ürün Nr. 1120-(M) Kızaklı Kombine Bağlama Pabucu
• M10-M12 diş deliklerde (1120-310)-(1120-312) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 0-50 mm.
• İleri-geri hareket mesafesi 54mm’dir.
• Sıkma Kuvveti 1600 kgf.
• Ürün Nr. 1130-(M) Kızaklı Kombine Bağlama Pabucu
• M12-M16 diş deliklerde (1130-412)-(1130-416) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 0-60 mm.
• İleri-geri hareket mesafesi 68mm’dir.
• Sıkma Kuvveti 2000 kgf.
Nr.1150-1160 Kızaklı Kombine Bağlama Pabucu
• Ürün Nr. 1150-(LM) Kızaklı Kombine Bağlama Pabucu
• M16-M18-M20 diş deliklerde (1150-516)-(1150-518)-(1160-520) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 0-65mm.
• İleri-geri hareket mesafesi 110mm’dir.
• Sıkma Kuvveti 2500 kgf.
• Ürün Nr. 1160-(LM) Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622) (1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 20-80mm.
• İleri-geri hareket mesafesi 123mm’dir.
• Sıkma Kuvveti 5500 kgf.
Nr.1165 Kızaklı Kombine Bağlama Pabucu
• Ürün Nr. 1165-(M) Kızaklı Kombine Bağlama Pabucu
• M20-M22-M24-M30 diş deliklerde(1160-620)-(1160-622) (1160-624)-(1160-724)-(1160-730) Referans Nr. imbus civatayla kullanılır.
• Parça yükseklik sıkma aralığı 30-80mm.
• İleri-geri hareket mesafesi 58mm’dir.
• Sıkma Kuvveti 10000 kgf.
Nr.1168-MK1022 Kombine Bağlama Pabucu Alt Destek

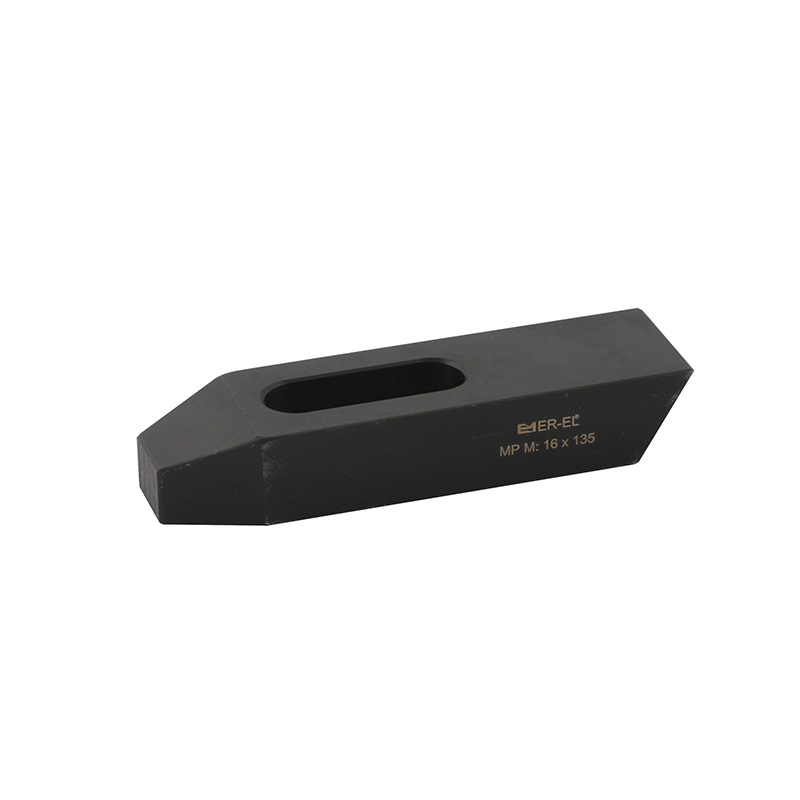

Nr.1168-MP6012 Kombine Bağlama Pabucu
Nr.1282 Oynar Başlı Baskı Pabucu (uzun)
• Dereceli temiz yüzeyler için
• Nr.1275 ve 1280 ürünlerle uyumludur.
• Sertleştirilmiş
• Siyah kaplama

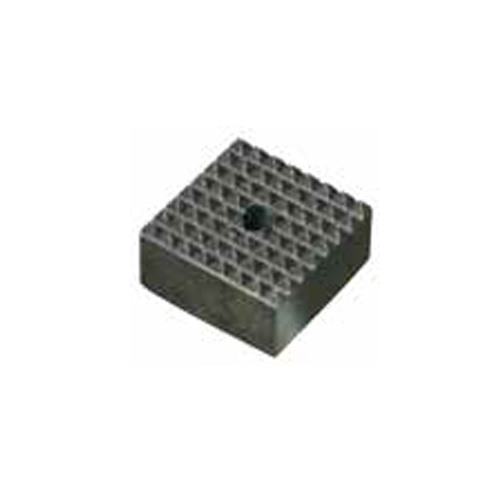

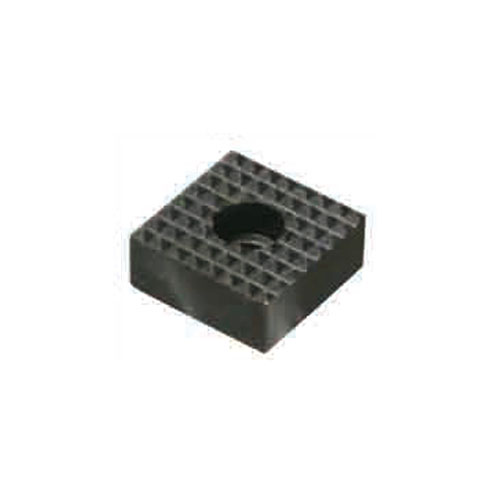

Nr.1283 Oynar Başlı Baskı Pabucu (uzun)
• Dereceli ve bozuk yüzeyler için baskı yüzeyi tırtıllı olarak tasarlanmıştır.
• Nr.1275 ve 1280 ürünlerle uyumludur.
• Sertleştirilmiş
• Siyah kaplam
